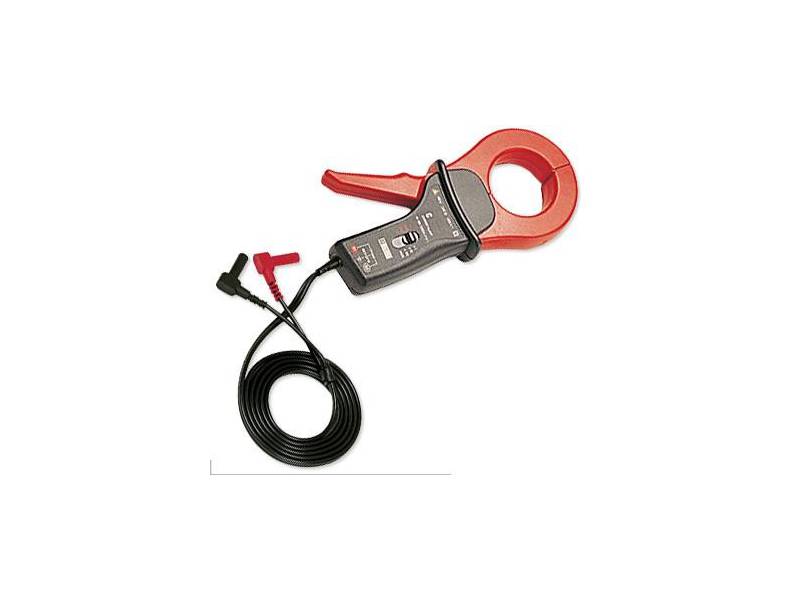

Sonda prądowa CHAUVIN ARNOUX C173
Parametry:
- Pasmo: 10 Hz – 3 kHz
- Pomiar natężenia prądu AC od 1 mA do 1000 A w czterech zakresach:
Zakres 1: 1 mA – 1 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
Zakres 2: 0,01 A – 10 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
Zakres 3: 0,1 A – 100 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
Zakres 4: 1 A – 1000 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
- Czułość: 1 V/A (zakres 1), 100 mV/A (zakres 2), 10 mV/A (zakres 3), 1 mV/A (zakres 4)
- Sygnał wyjściowy:
Zakres 1: 1 V AC na 1 A AC prądu mierzonego (1 V AC dla 1 A AC)
Zakres 2: 100 mV AC na 1 A AC prądu mierzonego (1 V AC dla 10 A AC)
Zakres 3: 10 mV AC na 1 A AC prądu mierzonego (1 V AC dla 100 A AC)
Zakres 4: 1 mV AC na 1 A AC prądu mierzonego (1 V AC dla 1000 A AC)
- Dokładność standardowa: od ≤0,7% do ≤3% (zakres 1); od ≤0,5% do ≤1% (zakres 2); od ≤0,3% do ≤1% (zakres 3); od ≤0,2% do ≤1% (zakres 4) – w zależności od wartości mierzonego natężenia prądu w danym zakresie
- Obudowa o klasie ochrony IP40
- Bezpieczeństwo elektryczne: 600 V CAT III, 300 V CAT IV (IEC 1010-1 i IEC 1010-2-032)
- Maksymalna średnica mierzonego przewodu: 52 mm
- Maksymalny wymiar mierzonej szyny: 50 mm x 5 mm lub 4 szyny 30 mm x 5 mm
- Wyjście: przewód dwużyłowy o długości ok 1,5 m zakończony dwoma końcówkami bezpiecznymi, męskimi typu „banan” o średnicy 4 mm

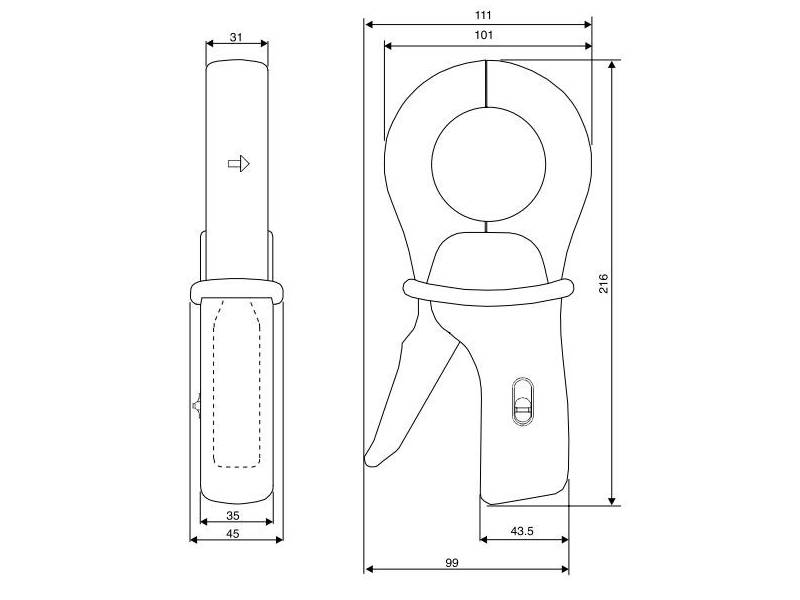

- Wymiary: 216 mm x 111 mm x 45 mm
- Waga: ok. 550 g
