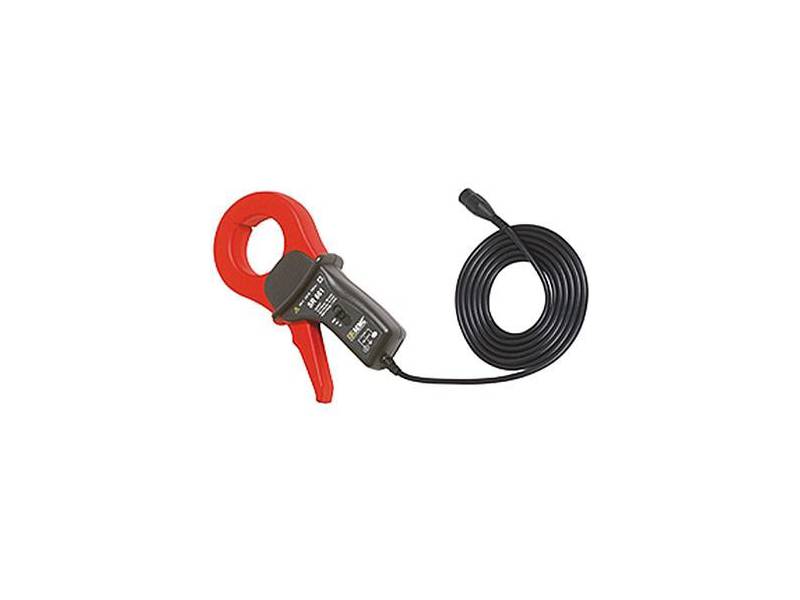

Sonda prądowa CHAUVIN ARNOUX C160
Parametry:
- Pasmo: 10 Hz – 100 kHz
- Pomiar natężenia prądu AC od 0,1 A do 1000 A (nominalnie) lub od 0,1 A peak do 2000 A peak w trzech zakresach:
Zakres 1: 0,1 A – 10 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej) lub 0,1 A peak – 30 A peak
Zakres 2: 1 A – 100 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej) lub 1 A peak – 300 A peak
Zakres 3: 1 A – 1000 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej) 1 A peak – 2000 A peak
- Czułość: 100 mV/A (zakres 1), 10 mV/A (zakres 2), 1 mV/A (zakres 3)
- Sygnał wyjściowy:
Zakres 1: 100 mV AC na 1 A AC prądu mierzonego (1 V AC dla 10 A AC lub 3 V peak dla 30 A peak)
Zakres 2: 10 mV AC na 1 A AC prądu mierzonego (1 V AC dla 100 A AC lub 3 V peak dla 300 A peak)
Zakres 3: 1 mV AC na 1 A AC prądu mierzonego (1 V AC dla 1000 A AC lub 2 V peak dla 2000 A peak)
- Dokładność standardowa: ≤3% (zakres 1); ≤2% (zakres 2); ≤1% (zakres 3)
- Obudowa o klasie ochrony IP40 (zamknięte cęgi) IP30 (otwarte cęgi)
- Bezpieczeństwo elektryczne: 600 V CAT III, 300 V CAT IV (IEC 1010-1 i IEC 1010-2-032)
- Maksymalna średnica mierzonego przewodu: 52 mm
- Maksymalny wymiar mierzonej szyny: 50 mm x 5 mm lub 4 szyny 30 mm x 5 mm
- Wyjście: przewód koncentryczny o długości 2 m zakończony izolowanym złączem BNC

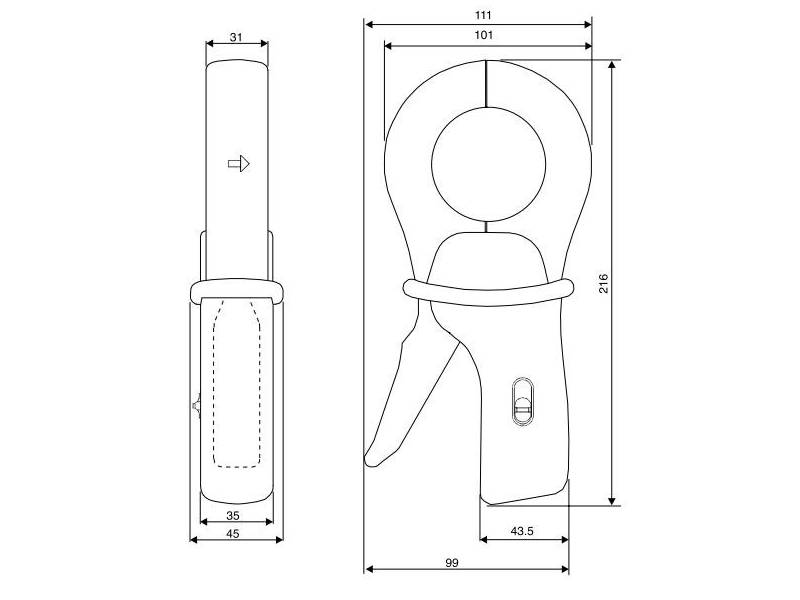

- Wymiary: 216 mm x 111 mm x 45 mm
- Waga: ok. 550 g
