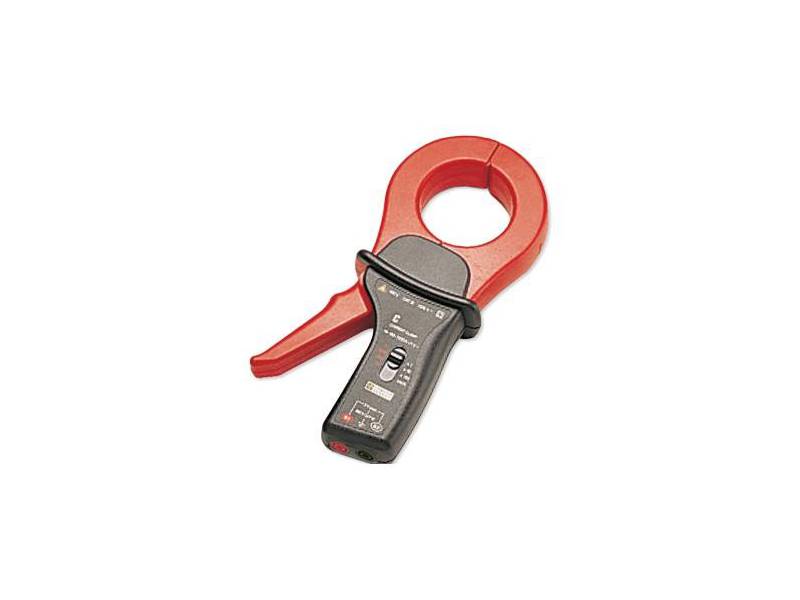

Przekładnik prądowy CHAUVIN ARNOUX C148
Parametry:
- Pasmo: 48 Hz – 1 kHz
- Pomiar natężenia prądu AC od 1 A do 1000 A (nominalnie) w trzech zakresach:
Zakres 1: 1 A – 250 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
Zakres 2: 1 A – 500 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
Zakres 3: 1 A – 1000 A (dopuszczalny pomiar do 120% maksymalnej wartości nominalnej)
- Przekładnia prądowa: 250/5 (zakres 1), 500/5 (zakres 2), 1000/5 (zakres 3)
- Sygnał wyjściowy:
Zakres 1: 20 mA AC na 1 A AC prądu mierzonego (5 A AC dla 250 A AC)
Zakres 2: 10 mA AC na 1 A AC prądu mierzonego (5 A AC dla 500 A AC)
Zakres 3: 5 mA AC na 1 A AC prądu mierzonego (5 A AC dla 1000 A AC)
- Dokładność standardowa: od ≤2% do ≤10% (zakres 1); od ≤1% do ≤6% (zakres 2); od ≤1% do ≤6% (zakres 3)
- Wyjście zabezpieczone przed przepięciami
- Obudowa o klasie ochrony IP40
- Bezpieczeństwo elektryczne: 600 V CAT III, 300 V CAT IV (IEC 1010-1 i IEC 1010-2-032)
- Maksymalna średnica mierzonego przewodu: 52 mm
- Maksymalny wymiar mierzonej szyny: 50 mm x 5 mm lub 4 szyny 30 mm x 5 mm
- Wyjście: podwójne, bezpieczne, żeńskie gniazdo typu „banan” o średnicy 4 mm

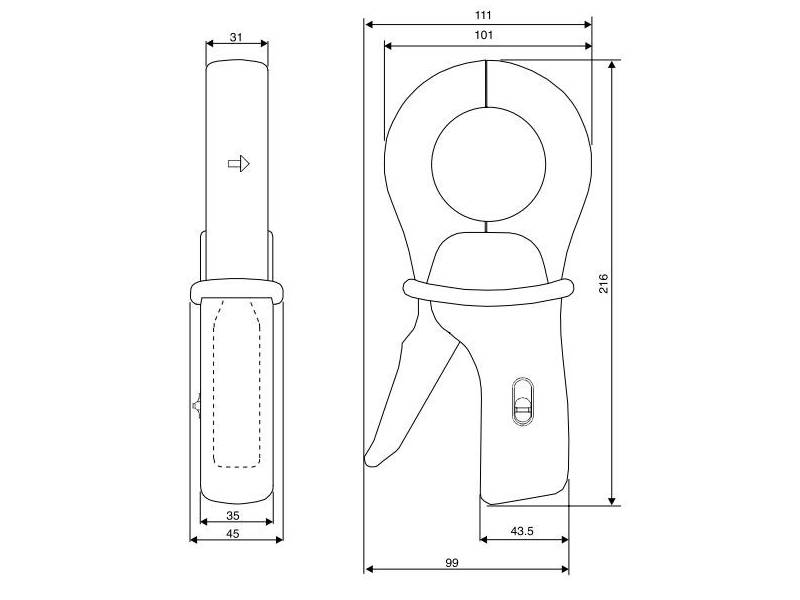

- Wymiary: 216 mm x 111 mm x 45 mm
- Waga: ok. 550 g
