Opis produktu

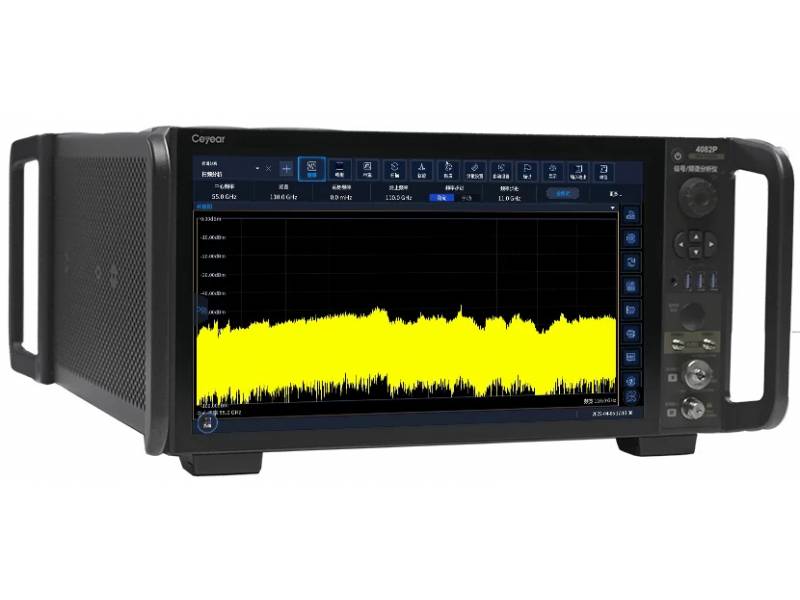

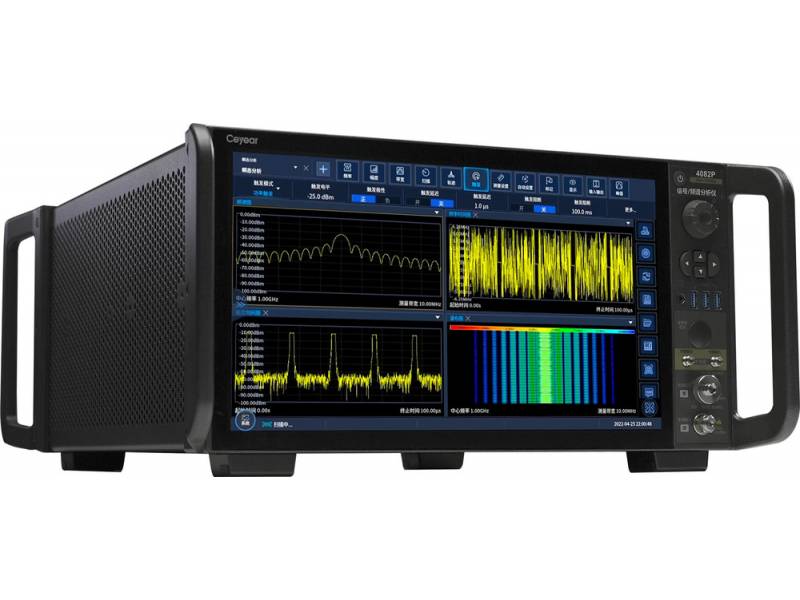

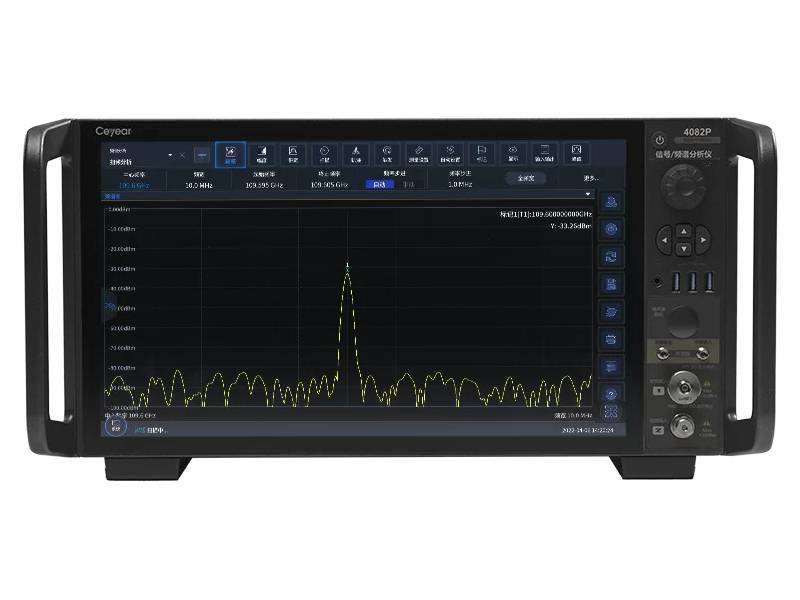

Analizator widma/ analizator sygnału Ceyear 4082F z funkcją pomiaru mocy RF. Posiada szerokopasmowe pokrycie koncentryczne od 2 Hz do 45 GHz.

• Zakres pomiaru częstotliwości: od 2 Hz do 45 GHz
• Szum fazowy -134dBc/Hz @10kHz offset przy 1GHz nośnej
• Szerokość pasma analizy do 2 GHz. Analizatory sygnału/spektrum serii Ceyear 4082 mają szerokość pasma analizy wynoszącą 2 GHz i oferują siedem opcji od 10 MHz (standard) do 2 GHz (opcjonalnie), aby spełnić
  potrzeby aplikacji różnych scenariuszy testowych.
• Interfejs strumienia danych I/Q o przepustowości 2 GHz
• Bogata funkcja analizy sygnału komunikacji bezprzewodowej
• Zaawansowana funkcja testu satelitarnego RF
• Wszechstronna funkcja analizy sygnału radarowego
• Wyświetlacz: 15,6-calowy wyświetlacz dotykowy o wysokiej rozdzielczości

Opis serii 4082

Seria analizatorów sygnału/analizatorów widma serii 4082 (2 Hz do 110 GHz) obejmuje modele:

• 4082B (Częstotliwość: 2 Hz do 8.4 GHz)
• 4082D (Częstotliwość: 2 Hz do 18 GHz)
• 4082E (Częstotliwość: 2 Hz do 26.5 GHz)
• 4082F (Częstotliwość: 2 Hz do 45 GHz)
• 4082H (Częstotliwość: 2 Hz do 50 GHz)
• 4082L (Częstotliwość: 2 Hz do 67 GHz)
• 4082N (Częstotliwość: 2 Hz do 90 GHz)
• 4082P (Częstotliwość: 2 Hz do 110 GHz)

Analizator sygnału/spektrum Ceyear serii 4082 to nowy flagowy produkt firmy Ceyear. Charakteryzuje się doskonałą wydajnością RF pod względem wyświetlania średniego poziomu szumów, szumów fazowych, tłumienia intermodulacji, zakresu dynamicznego, dokładności amplitudy i szybkości testu. Posiada potężną analizę widma, zgodny ze standardami zestaw do pomiaru mocy, analizę I/Q, analizę przejściową, analizę sygnału impulsowego, analizę widma w czasie rzeczywistym, analizę modulacji analogowej, analizę sygnału wektorowego i wiele innych funkcji pomiarowych. Dobre możliwości rozbudowy, mogą budować system testowy lub wtórny rozwój dzięki różnorodnym cyfrowym i analogowym interfejsom wyjściowym.
Pasmo analizy do 2 GHz, z odpowiednimi opcjami analizy, aby sprostać wymagającym potrzebom testowania sygnałów i sprzętu w komunikacji mobilnej, samojezdnych radarach, komunikacji satelitarnej, Internecie rzeczy, lotnictwie i obronności itp.

Kluczowe cechy

• Szerokopasmowe pokrycie koncentryczne od 2 Hz do 110 GHz (zewnętrzne widmo rozproszone do 750 GHz)
• Szum fazowy -134dBc/Hz @10kHz offset przy nośnej 1GHz
• Wbudowane pasmo analizy 2 GHz
• Interfejs strumienia danych I/Q o szerokości pasma 2GHz
• Bogata funkcja analizy sygnału komunikacji bezprzewodowej
• Potężna funkcja testu satelitarnego RF
• Wszechstronna funkcja analizy sygnału radarowego
• 15,6-calowy współdzielony wyświetlacz z obsługą wielodotykową

Prezentacja funkcji

Kompleksowe możliwości analizy widma

Analizator sygnału/widma serii 4082 posiada wiele funkcji testowania parametrów widma, dzięki czemu może zapewnić bardziej kompleksowe i szczegółowe wyniki analizy.

• Obsługa przemiatania częstotliwości i przemiatania FFT
• Bogaty typ śladu i detektora
• Obsługa wyświetlania wykresu wodospadowego śladów historycznych
• Liczba punktów przemiatania może być dowolnie wybrana spośród 101-30001
• 6 trybów wykrywania fal, 3 typy średniej
• Obsługa pomiaru bramki czasowej
• Zestaw do pomiaru mocy jednym kliknięciem

Doskonała charakterystyka RF i odbioru

• Bardzo szerokie pokrycie częstotliwości
• Tłumienie obrazu w pełnym paśmie 110 GHz
• Doskonałe możliwości pomiaru sygnału niskiej częstotliwości
• Bardzo niska charakterystyka DANL
• Doskonała wydajność szumu fazowego

Szerokie możliwości analizy sygnału dla komunikacji bezprzewodowej

Analizator sygnału / widma serii 4082 zapewnia szybkie, intuicyjne testowanie charakterystyk sygnału dla szerokiej gamy standardów komunikacji bezprzewodowej, w tym 5G NR, LTE, NB-IoT, WCDMA, GSM i innych.

• Analiza sygnału 5G NR
• Analiza sygnału LTE, NB-IoT, WCDMA, GSM
• Analiza pozapasmowej charakterystyki sygnałów komunikacji bezprzewodowej

Wszechstronne możliwości testowania satelitarnych sygnałów radiowych

Analizatory sygnału/widma serii 4082 posiadają wysokowydajne funkcje testowania RF satelitów, które mogą być wykorzystywane do badań i rozwoju oraz testowania procesów produkcyjnych ładunków, systemów i komponentów satelitarnych.

• Pomiar opóźnienia grupowego wielu nośnych
• Pomiar współczynnika mocy szumów
