Przegląd produktu

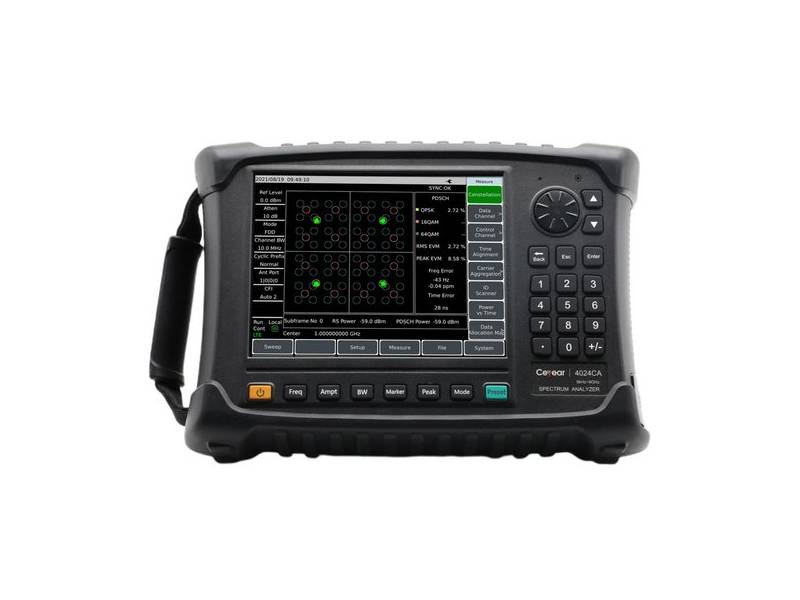

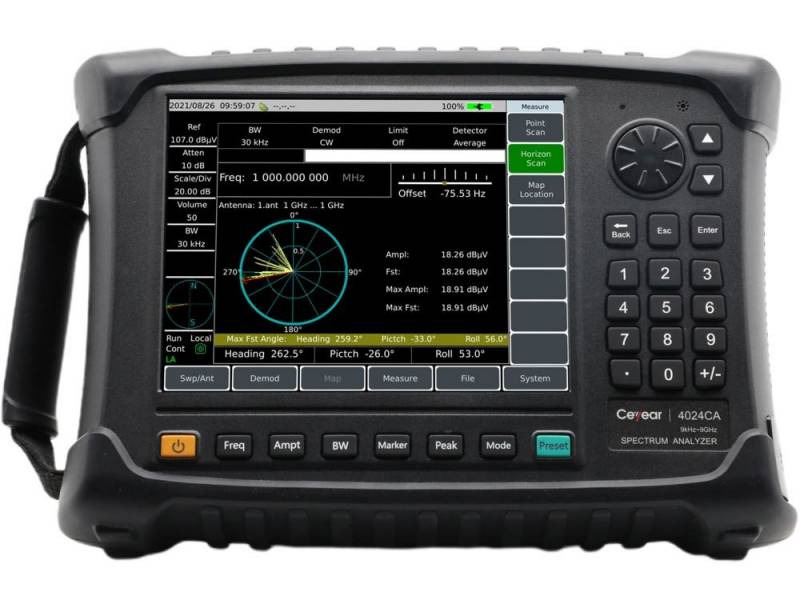

Przenośny analizator widma Ceyear 4024CA 5G, 4G/LTE, 3G od 9 kHz do 9 GHz

• Analizator z doskonałymi parametrami szumu fazowego: -115 dBc/Hz przy 1 GHz, przesunięcie częstotliwości 100 kHz.
• Dodatkowo umożliwia przechwytywanie przebiegów IQ 512 MHz.
• Funkcja analizy czasu rzeczywistego z szerokością pasma 120 MHz i 5,8 µs POI.

Analizator widma 4024CA to szerokopasmowy ręczny analizator widma czasu rzeczywistego przeznaczony do testów w terenie. Maksymalna szerokość pasma analizy w czasie rzeczywistym osiąga 120 MHz. Posiada analizę widma w czasie rzeczywistym, analizę demodulacji 5G NR, analizę demodulacji LTE FDD / TDD, analizę demodulacji GSM / EDGE, analizę kierunkową i inne tryby funkcji pomiarowych. Ponadto obsługuje pomiar natężenia pola, mocy kanału, zajętej szerokości pasma, mocy sąsiedniego kanału, demodulacji dźwięku, zniekształceń harmonicznych, maski emisji widmowej / maski emisji zakłócającej, pomiaru mapy wewnętrznej / zewnętrznej.

Ceyear-4024CA posiada 8,4-calowy duży ekran LCD z pojemnościowym ekranem dotykowym. Konstrukcja wykorzystuje niewielkich rozmiarów i lekką obudowę. Analizator widma 4024CA może być używany do debugowania na miejscu oraz instalacji i konserwacji łączności mobilnej, łączności bezprzewodowej, radaru, łączności satelitarnej i innych urządzeń, analizy demodulacji sygnału łączności bezprzewodowej, wyszukiwania kierunku źródła zakłóceń i pozycjonowania na mapie, modulacji szerokopasmowej lub analizy testu sygnału przejściowego. W innych dziedzinach może zapewnić stosunkowo kompletne rozwiązanie do zewnętrznego testu widma użytkownika.

Kluczowe cechy

• Analizator sygnału i widma, analizator widma w czasie rzeczywistym, rozwiązanie testowe 5G, 4G/LTE i 3G.
• Szeroki zakres częstotliwości: od 9 kHz~9 GHz.
• Pełnopasmowy przedwzmacniacz.
• Niski DANL (wyświetlany średni poziom szumów) 163 dBm przy 1 Hz RBW (typowy).
• Doskonała wydajność specyfikacji RF:
  • Szum fazowy 115 dBc/Hz przy przesunięciu częstotliwości 100 kHz przy nośnej 1 GHz.
  • Wejściowy punkt TOI +13 dBm (typowo).
• Funkcja analizy widma w czasie rzeczywistym.
• Obsługa widma trwałego i trybu wyświetlania kaskadowego.
• Maksymalna szerokość pasma analizy w czasie rzeczywistym 120 MHz.
• RTSA z 5,8 µs POI (prawdopodobieństwo przechwycenia).
• Szerokość pasma rozdzielczości 1 Hz…10 MHz (krok 1/3), 20 MHz.
• Przechwytywanie przebiegów IQ 512 MHz.
• Różne funkcje pomiarowe: Analizator widma, analizator zakłóceń (spektrogram, RSSI), RTSA, demodulacja 5G NR, demodulacja LTE FDD/TDD, funkcja demodulacji GSM/EDGE itp.
• Różne inteligentne funkcje pomiarowe: Pomiar natężenia pola, mocy kanału, zajętości pasma, stosunku mocy sąsiedniego kanału, nasłuchiwanie dostrojenia, stosunek nośnej do szumu, maska emisji, pomiar mapy wewnątrz/zewnątrz, obsługa pozycjonowania GPS/BEIDOUS i funkcja kalibracji oscylatora kwarcowego w urządzeniu.
• Różne pomocnicze interfejsy testowe: Interfejs wejścia/wyjścia referencyjnego 10 MHz, interfejs anteny GPS, interfejs wyjścia IF o zerowej rozpiętości, interfejs wejścia zewnętrznego wyzwalania itp.
• Łatwa i wygodna obsługa: wyświetlacz LCD o przekątnej 8,4″/21,3 cm i dużej czcionce, wygodna obsługa pojemnościowego ekranu dotykowego, połączenie wyświetlacza LCD i ekranu dotykowego, różne tryby wyświetlania itp.
• Zakres temperatur pracy -10…+50°C.
• Zasilanie bateryjne lub 100…240 VAC.

Prezentacja funkcji

Bogate opcje trybu funkcji pomiarowych

Tryb analizy widma, Tryb analizy zakłóceń, Tryb analizy widma w czasie rzeczywistym, Tryb analizy kierunkowej, Tryb pomiaru NR 5G, Tryb pomiaru LTE TDD/FDD, Tryb pomiaru GSM/EDGE

Kompleksowe inteligentne funkcje pomiarowe

Pomiar natężenia pola, mocy kanału, zajmowanego pasma, stosunku mocy do kanału sąsiedniego, Spur Emission Mask, Emission Mask, Carrier to Noise Ratio, Harmonic Distortion, Limit Line, List Sweep, Multi Traces

Różne dodatkowe interfejsy testowe

Łatwa i wygodna obsługa przez użytkownika

• Szybki pomiar jednym kliknięciem
• Przechowywanie i wywoływanie stanu i danych
• Połączenie 8,4-calowego wyświetlacza LCD i pojemnościowego ekranu dotykowego, mniejsze załamanie światła i wyraźniejszy wyświetlacz
• Wygodna obsługa pojemnościowego ekranu dotykowego
• Różne tryby wyświetlania, lepsze wrażenia przy oświetleniu zewnętrznym i w nocy
• Podświetlane klawisze umożliwiają łatwe przeglądanie w ciemności
