Opis produktu
Dwu lub czteroportowy wektorowy analizator sieci Ceyear 3657BM o rozdzielczości częstotliwości: 1 Hz; zakresie częstotliwości: 100 kHz~9 GHz i dokładność częstotliwości ±5×10-6. Bez ekranu
- Zakres częstotliwości od 100 kHz do 9 GHz *(istnieje możliwość rozszerzenia dolnego zakresu do 9kHz przy zakupie opcji)
- Rozdzielczość częstotliwości: 1 Hz
- Dokładność częstotliwości: ±5×10-6（23℃±3℃)
- Liczba wbudowanych portów: 2 lub 4* (z opcją 400).
- Typ złącza: N- żeńskie (impedancja 50 Ohm)
- Bez Wyświetlacza
- Interfejs: USB, LAN, HDMI, DP
Opis serii 3674
Seria wektorowych analizatorów sieci serii 3657 (9kHz/100kHz do 4,5GHz/9GHz) obejmuje modele:
- 3657A VNA (100kHz do 4.5GHz) (model 5U, z ekranem)

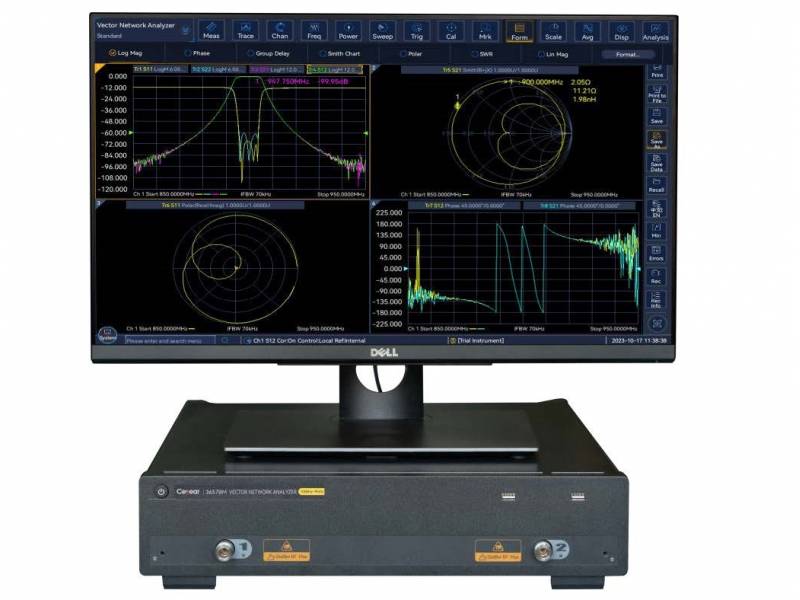

- 3657AM VNA (100kHz do 4.5GHz) (model 2U, bez ekranu)
- 3657B VNA (100kHz do 9GHz) (model 5U, z ekranem, lepszy niż 3657BS pod względem parametrów),
- 3657BM VNA (100kHz do 9GHz) (model 2U, bez ekranu)
- 3657BS VNA (100kHz do 9GHz) (model 5U, z ekranem).
Wektorowe analizatory sieci Ceyear serii 3657 posiadają zakres częstotliwości od (9kHz/100kHz do 4,5GHz/9GHz). Mogą być stosowane w takich obszarach jak komunikacja bezprzewodowa, telewizja kablowa, edukacja i elektronika samochodowa do pomiaru wydajności komponentów RF, takich jak filtry, wzmacniacze, anteny, kable i odgałęźniki telewizji kablowej. Produkty z tej serii posiadają takie funkcje jak kalibracja błędów, domena czasowa, fixture simulator, automatic fixture removal, zaawansowana analiza w dziedzinie czasu, z wieloma formatami wyświetlania, takimi jak logarytm wielkości, wielkość liniowa, fala stojąca, faza, opóźnienie grupowe, wykres kołowy Smitha, współrzędne biegunowe itp. do wyświetlania wielokanałowego i wielookienkowego, a także wiele interfejsów, takich jak USB, LAN, HDMI i DP. Może szybko i dokładnie mierzyć amplitudę, fazę i opóźnienie grupowe charakterystyki S-parametru DUT, a także posiada wydajną i rozbudowaną funkcję korekcji błędów.
Kluczowe cechy
- Zakres częstotliwości (9kHz/100kHz do 4,5GHz/9GHz)
- Seria 3657 ma zakres dynamiki do 140dB dla dokładnego pomiaru urządzeń o wysokim współczynniku tłumienia.
- Prędkość testu 4us/punkt może znacznie poprawić wydajność testowania linii produkcyjnej
- Wyższa stabilność może zaspokoić potrzeby precyzyjnych testów;
- Posiada więcej funkcji; oprócz standardowej funkcji analizy w dziedzinie czasu, dostępna jest funkcja automatic fixture removal i zaawansowana funkcja analizy w dziedzinie czasu do wyboru.
- Jest mniejszy i lżejszy, a na tej samej powierzchni można umieścić więcej przyrządów testujących.
- 3657 ma dwa rodzaje modeli: bez monitora (2U) i z ekranem (5U);
- Posiada opcję czteroportową, a pojedyncze połączenie może realizować pomiar wszystkich 16 parametrów S czteroportowej sieci oraz pomiar parametrów równowagi;
- Urządzenie ma potężne możliwości analizy danych, takie jak test tętnienia, test przepustowości, test limitu i inne funkcje, co jest wygodne dla użytkowników w celu określenia kwalifikacji i poprawy wydajności testu;
- Seria 3657 posiada interfejs LAN do zdalnego sterowania i łączenia systemów oraz jest wyposażony w sześć portów USB
- Może synchronicznie rejestrować instrukcje SCPI i generować skrypty jednym kliknięciem.
- Wykorzystuje 12,1-calowy ekran do wyświetlania wielu parametrów na tym samym ekranie, z obsługą wielodotykową.
Dane techniczne:
| Model | 3657 A/B/AM/BM | 3657BS |
|---|---|---|
| Frequency Range | 9kHz/100kHz-4.5/9GHz | 100kHz-9GHz |
| Frequency Resolution | 1Hz | 1Hz |
| Frequency Accuracy | ±5×10-6(23℃±3℃) | ±5×10-6(23℃±3℃) |
| Max Output Power |
0dBm, typical value: +3dBm (9kHz-100kHz) 10dBm, typical value: +13dBm (100kHz-9GHz) |
10dBm, typical value: +13dBm (100kHz-9GHz) |
| Network parameter characteristic | 3657 A/B/AM/BM | 3657BS |
|---|---|---|
| System Dynamic Range | 98dB (9kHz~100kHz) | |
| 110dB (100kHz~10MHz) | 100dB (100kHz~10MHz) | |
| 140dB (10MHz~6GHz) | 130dB (10MHz~6GHz) | |
| 136dB (6GHz~9GHz) | 126dB (6GHz~9GHz) | |
| Effective Directivity | 40dB (9kHz~100kHz) | |
| 46dB (100kHz~3GHz) | 46dB (100kHz~3GHz) | |
| 40dB (3GHz~6GHz) | 40dB (3GHz~6GHz) | |
| 38dB (6GHz~9GHz) | 38dB (6GHz~9GHz) | |
| Effective Source Match | 36dB (9kHz~100kHz) | |
| 36dB (100kHz~3GHz) | 36dB (100kHz~3GHz) | |
| 35dB (3GHz~6GHz) | 35dB (3GHz~6GHz) | |
| 33dB (6GHz~9GHz) | 33dB (6GHz~9GHz) | |
| Effective Load Match | 40dB (9kHz~100kHz) | |
| 44dB (100kHz~3GHz) | 44dB (100kHz~3GHz) | |
| 40dB (3GHz~6GHz) | 40dB (3GHz~6GHz) | |
| 38dB (6GHz~9GHz) | 38dB (6GHz~9GHz) | |
| Reflection Tracking | ±0.050dB (9kHz~100kHz) | |
| ±0.030dB (100kHz~3GHz) | ±0.030dB (100kHz~3GHz) | |
| ±0.030dB (3GHz~6GHz) | ±0.030dB (3GHz~6GHz) | |
| ±0.050dB (6GHz~9GHz) | ±0.050dB (6GHz~9GHz) | |
| Transmission Tracking | ±0.050dB (9kHz~100kHz) | |
| ±0.030dB (100kHz~3GHz) | ±0.030dB (100kHz~3GHz) | |
| ±0.030dB (3GHz~6GHz) | ±0.030dB (3GHz~6GHz) | |
| ±0.050dB (6GHz~9GHz) | ±0.050dB (6GHz~9GHz) |
| Trace Noise | 3657 A/B/AM/BM | 3657BS |
|---|---|---|
| Amplitude Trace* | 0.0060dBrms (9kHz-100kHz) | |
| 0.0060dBrms (100kHz-10MHz) | 0.0060dBrms (100kHz-10MHz) | |
| 0.0015dBrms (10MHz-3GHz) | 0.0015dBrms (10MHz-3GHz) | |
| 0.0020dBrms (3GHz-6GHz) | 0.0020dBrms (3GHz-6GHz) | |
| 0.0030dBrms (6GHz-9GHz) | 0.0030dBrms (6GHz-9GHz) | |
| Phase trace noise * | 0.300° (9kHz-100kHz) | |
| 0.300° (100kHz-10MHz) | 0.300° (100kHz-10MHz) | |
| 0.045° (10MHz-3GHz) | 0.045° (10MHz-3GHz) | |
| 0.060° (3GHz-6GHz) | 0.060° (3GHz-6GHz) | |
| 0.090° (6GHz-9GHz) | 0.090° (6GHz-9GHz) |
* IFBW = 100Hz 9kHz-10MHz, IFBW = 1kHz 10MHz-9GHz
| Others | |
|---|---|
| Intermediate Frequency Bandwidth | 1Hz-2MHz |
| Amplitude Display | 0.001dB/div |
| Phase Display Resolution | 0.01°/div |
General characteristics
| Port Connector Type | N- female (impedance 50 Ohm) |
| Number Of Measuring Ports |
3657 A/B/BS/AM/BM 2-ports – standard configuration 3657 A/B/BS/AM/BM-400 4-ports *option |
| Peripheral Interface | USB,GPIB,VGA,LAN,HDMI interface |
| Display mode | 12.1inch touch screen |
| Dimensions |
3657 A/B/BS: WxHxD≈426mm×221.5mm×250mm 3657 AM/BM: WxHxD≈426mm×88.1mm×500mm |
| Max. Power Consumption | 150W |
| Power Supply | 50Hz 220V or 50Hz/60Hz 110V AC |
| Max. Weight |
3657 A/B/BS: 13.5kg; 3657 AM/BM: 12.5kg |
Prezentacja funkcji
Duży zakres dynamiki
Dzięki zakresowi dynamiki do 140 dB (IFBW = 10 Hz), dokładne pomiary mogą być wykonywane na urządzeniach o wysokim współczynniku tłumienia
Ultraszybka prędkość skanowania
Prędkość skanowania 4us/punkt w porównaniu z poprzednią generacją produktów została znacznie zwiększona, co może poprawić wydajność pomiarową w zakresie szybkiego testowania kabli, testowania linii produkcyjnej chipów, testowania strojenia filtrów i innych dziedzin.
Szybka analiza integralności sygnału
Urządzenie jest wyposażone w funkcję generowania i analizy wirtualnego diagramu oka w oparciu o parametry sieci. W zależności od standardu szybkiej komunikacji cyfrowej, możliwe jest wykorzystanie wstępnie zdefiniowanych szablonów diagramów oka do wydajnego testowania Pass/Fail. Jitter, szum i inne zakłócenia mogą być stosowane do symulowanego diagramu oka, poprzez włączenie algorytmów korekcyjnych, takich jak wstępne ważenie i wyrównywanie.
Test pasywnego urządzenia wieloportowego i urządzenia zbalansowanego
Wektorowy analizator sieci serii 3657 posiada funkcję testu czteroportowego, a pojedyncze połączenie może mierzyć wszystkie 16 parametrów S czteroportowej sieci, co ma zastosowanie do masowego testowania urządzeń wieloportowych w fabryce, z funkcją pomiaru parametrów równowagi.
