Przegląd produktu
Seria RSA5000 to analizatory widma czasu rzeczywistego o wysokiej wydajności. Zakresy częstotliwości urządzeń z serii wynoszą od 9 kHz do 3,2 GHz lub 6,5 GHz. Dostępne są również analizatory z generatorem śledzącym (modele -TG). Urządzenia z powodzeniem znajdują zastosowanie w dziedzinie Reaserch & Development, produkcji fabrycznej czy edukacji.
Kluczowe cechy
- Technologia Ultra-Real
- Częstotliwość do 6,5GHz
- DANL: <-165dBM (typ.)
- Szum fazowy: <-108dBm
- Poziom niepewności pomiarowej: <0,8
- Min RBW 1Hz
- Pasmo analizy w czasie rzeczywistym nawet do 40MHz
- Różnorodne tryby pomiarowe
- Analiza wektorowa sygnału (opcjonalnie)
- Pomiar EMI (opcjonalnie)
- Seria 5000N posiada generator śledzenia (TG)
- NOWOŚĆ! Pomiary w trybie Vector Network Analyzer (VNA)
Wybrane parametry
| MODEL | 5032N | 5065N |
| Pasmo częstotliwości | 100kHz – 3,2GHz | 100kHz – 6,5GHz |
| Wyświetlacz | 10″ dotykowy 1024 x 600 | |
| Poziom szumu fazowego | -108dBm/Hz@10kHz offset (typ.) | |
| RBW | 1Hz – 10MHz | |
| DANL | -165dBm | |
| RTBW | 25MHz (40MHz optymalnie) | |
| Vector Network Analyzer NOWOŚĆ! | Tak | Tak |
| Generator śledzenia (TG) | Tak | Tak |
Prezentacja funkcji

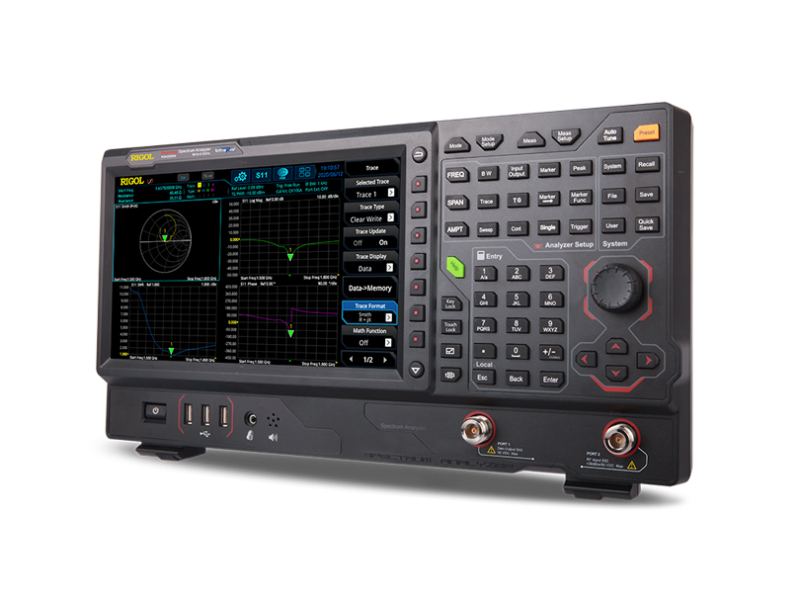

Wbudowana funkcja VNA
W tym trybie możesz dokonać pomiarów S11, S21, DTF dla elementów oraz obwodów. Charakterystyki sieci testowanych komponentów mogą być bardzo dokładnie przedstawione w postaci wykresów: Smith’a, polarnym, i wiele innych…
Wbudowane oprogramowanie EMI
Oprogramowanie EMI dla modeli serii RSA5000 w połączeniu z CISPR-zgodne filtry, testuje wstępnie obiekt pod kątem przewodności oraz promieniowania, aby zidentyfikować polepszenie zakłóceń przewodząco-promieniujących źródła oraz przyspieszyć wprowadzenie produktu na rynek.
Odkrywaj więcej, dzięki technologii UltraReal
Modele serii RSA5000 zapewaniają 40 MHz pasmo w czasie rzeczywistym podczas korzystania z oryginalnej technologii UltraReal. W zakresie pasma czasu rzeczywistego przejściowe anomalie osiągające czas trwania 7,45µs mogą być w 100% zapisane oraz wnikliwie przeanalizowane.
Znajdź problemy przy pomocy VSA
Funkcja Vector Signal Analysis wspiera różnorodne cyfrowe formaty modulacji, takie jak: QAM, PSK, MSK, ASK, FSK, itd. Opcja ta używana jest do szybkiej demodulacji oraz wyświetlania wielowymiarowych danych, takich jak: konstelacja, schemat oka (sygnał w paśmie podstawowym), spektrogram, dane demodulacji itp. aby znaleźć problemy w projekcie.
Wyzwalanie i monitorowanie sygnału za pomocą szablonu FMT
Wyzwalanie za pomocą maski częstotliwości FMT jest unikalnym trybem wyzwalania dla analizatorów widma czasu rzeczywistego. Można szybko zbudować szablon i precyzyjnie lokalizować i wyzwalać sygnały, które pasują do reguł szablonu, aby wykryć sporadyczne anomalie w monitorowanym zakresie. RSA5000 jest wyposażony w 10,1-calowy ekran pojemnościowy z funkcją multi-touch, który umożliwia szybką konfigurację i obsługuje wiele gestów, takich jak przeciąganie, rozszerzanie i przesuwanie.
Doskonały metryczny szum fazowy
Doskonała wydajność przemiatania, szum fazowy już od -108dBc/Hz
Wiele interfejsów w celu poprawy łączności z instrumentami

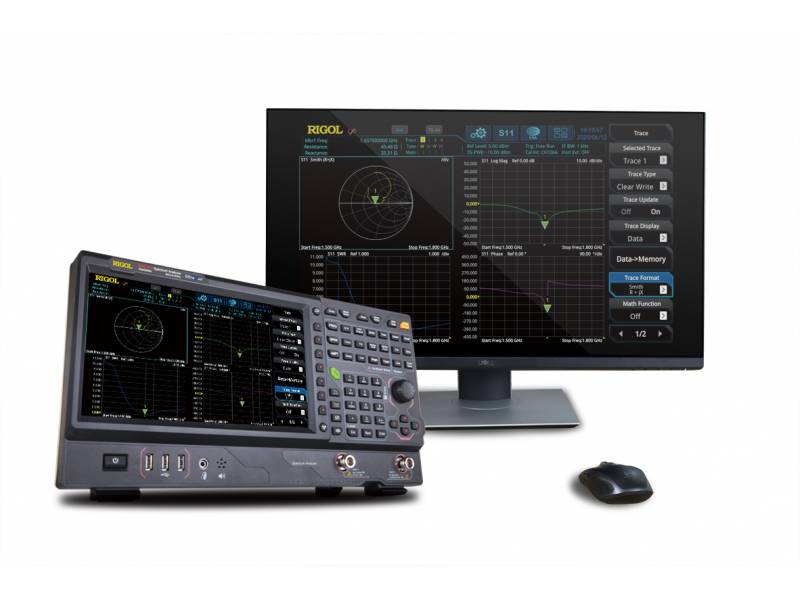

Instrument może być podłączony do większego wyświetlacza/monitora poprzez interfejs HDMI w celu uzyskania lepszych efektów wyświetlania. Funkcja Web Control pozwala na bezpośrednie sterowanie urządzeniem poprzez dostęp do adresu IP urządzenia, co poprawia wrażenia ze zdalnego sterowania.

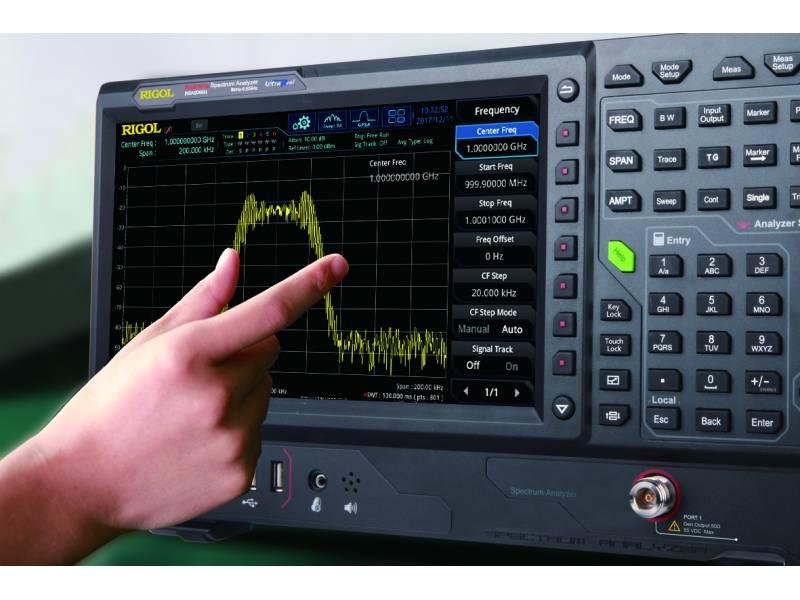

Szybkie wykonywanie operacji dzięki ekranowi wielodotykowemu
Urządzenie RSA5000 jest wyposażone w 10,1-calowy pojemnościowy ekran dotykowy, który umożliwia szybką konfigurację i obsługuje wiele gestów, takich jak przeciąganie, rozszerzanie i powiększanie kształtów fal, zapewniając spersonalizowane interaktywne doświadczenie, które pozwala maksymalnie wykorzystać czas.
7 trybów wyświetlania w czasie rzeczywistym
Siedem trybów wyświetlania sygnału w czasie rzeczywistym w urządzeniu RSA5000 ułatwia przechwytywanie, izolowanie i analizowanie sygnałów i systemów RF. Wykresy mocy w funkcji czasu i spektrogramy pokazują, jak sygnał zmienia się w zależności od czasu akwizycji lub ciągłego czasu akwizycji. Połączenie tych prezentacji ze znacznikami i wyzwalaczami w różnych trybach sprawia, że RSA5000 jest elastycznym narzędziem do analizy i usuwania błędów w czasie rzeczywistym RF.
