Przegląd produktu
Kluczowe cechy
- Technologia Ultra-Real
- Częstotliwość do 3,0 GHz
- DANL: <-161dBM (typ.)
- Szum fazowy: <-102dBm/Hz (typ.)
- Poziom niepewności pomiarowej: <1dB
- Min RBW 1Hz
- Pasmo analizy w czasie rzeczywistym nawet do 40MHz
- Różnorodne tryby pomiarowe
- Analiza wektorowa sygnału
- Pomiar EMI (opcjonalnie)
- Seria 3000N posiada generator śledzenia (TG)
- NOWOŚĆ! Pomiary w trybie Vector Network Analyzer (VNA)
Wybrane parametry techniczne
| MODEL | 3015N | 3030N | 3045N |
| Pasmo częstotliwości | 9kHz – 1,5GHz | 9kHz – 3,0GHz | 9kHz – 4,5GHz |
| Wyświetlacz | 10″ dotykowy 1024 x 600 | ||
| Poziom szumu fazowego | -102dBm/Hz@10kHz offset (typ.) | ||
| RBW | 1Hz – 3MHz | ||
| DANL | <-161dBm (typ.) | ||
| RTBW | 10MHz (25/40MHz opt.) | ||
| Vector Network Analyzer NOWOŚĆ! | Tak | Tak | Tak |
| Generator śledzenia (TG) | Tak | Tak | Tak |
Prezentacja funkcji

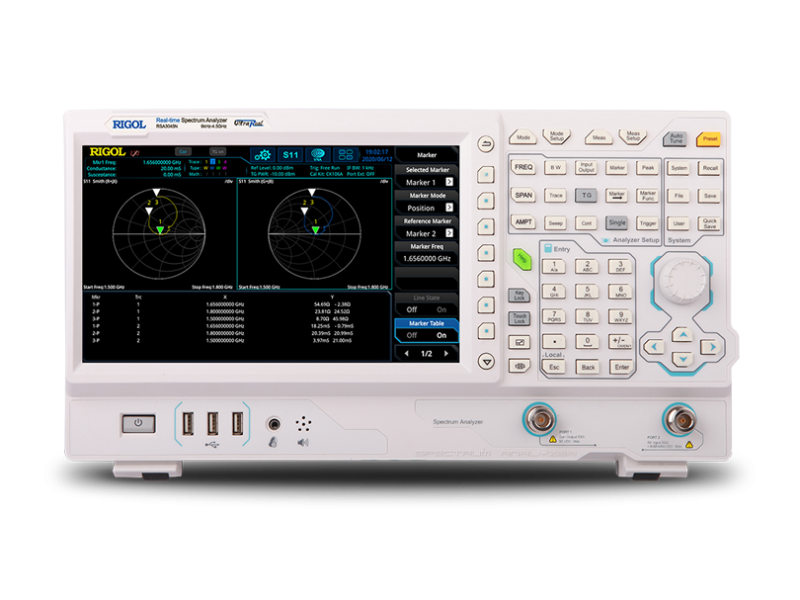

Wbudowana funkcja VNA
W tym trybie możesz dokonać pomiarów S11, S21, DTF dla elementów oraz obwodów. Charakterystyki sieci testowanych komponentów mogą być bardzo dokładnie przedstawione w postaci wykresów: Smith’a, polarnym, i wiele innych…
Wbudowane oprogramowanie EMI
Oprogramowanie EMI dla modeli serii RSA3000 w połączeniu z CISPR-zgodne filtry, testuje wstępnie obiekt pod kątem przewodności oraz promieniowania, aby zidentyfikować polepszenie zakłóceń przewodząco-promieniujących źródła oraz przyspieszyć wprowadzenie produktu na rynek.
Odkrywaj więcej, dzięki technologii UltraReal
Modele serii RSA3000 zapewniają 40 MHz pasmo w czasie rzeczywistym podczas korzystania z oryginalnej technologii UltraReal. W zakresie pasma czasu rzeczywistego przejściowe anomalie osiągające czas trwania 7,45µs mogą być w 100% zapisane oraz wnikliwie przeanalizowane.
Dostępne akcesoria i opcje
OPCJA EMI3000 PRECOMPLIANCE ANALYSIS
UPGRADE RSAB25: 10 MHz – 25 MHz
