Przegląd produktu

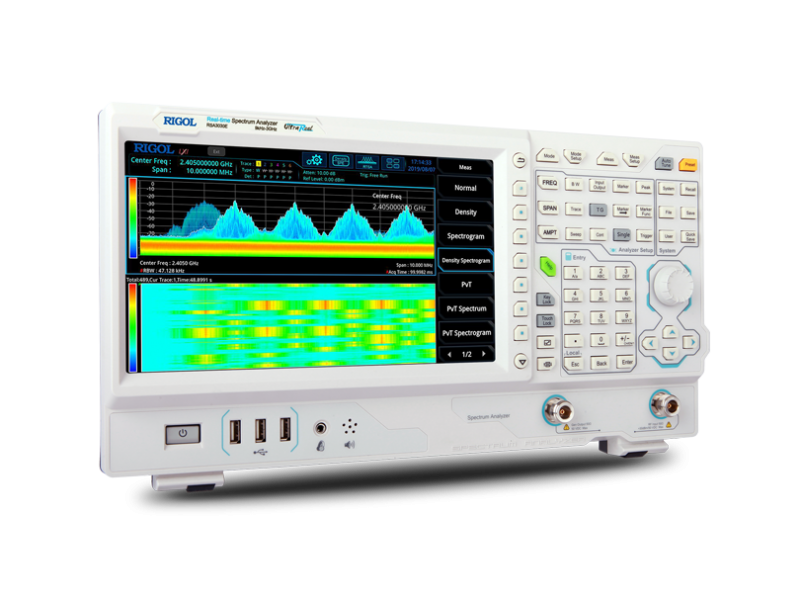

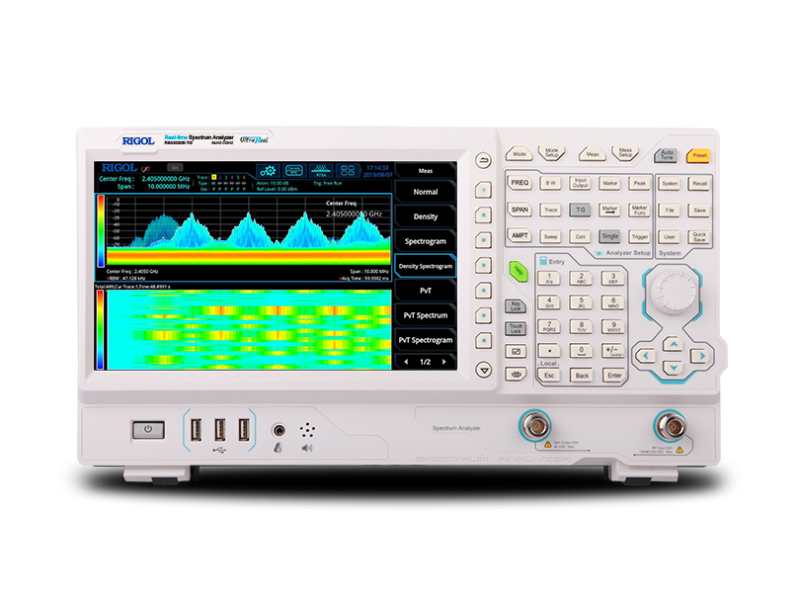

Seria Rigol RSA3000E to analizatory widma 5 w 1 z analizą widma w czasie rzeczywistym, analizą widma typu sweep, skalarnym analizatorem sieci (model -TG), odbiornikiem EMI i demodulacją cyfrową. Zakresy częstotliwości wynoszą od 9kHz do 1.5/3GHz. W serii są dostępne modele ze źródłem śledzącym (modele „-TG”), które mogą być szeroko stosowane w przedsiębiorstwie R&D, produkcji fabrycznej oraz pracach naukowych.
Kluczowe cechy
- Technologia ultra-real
- Zakres częstotliwości 9kHz – 3GHz
- Średni wyświetlany poziom szumu (DANL): <-161 dBm (typ.)
- Szum fazowy: <-102 dBc/Hz (typ.)
- Niepewność pomiaru: <1,0 dB
- Min. RBW 1 Hz
- Szerokość pasma analizy w czasie rzeczywistym do 10 MHz
- Wiele trybów pomiarowych oraz różne zaawansowane funkcje pomiarowe
- Możliwość (opcjonalna) pomiarów EMI
- Wiele trybów wyzwalania
- Tryby wyświetlania gęstości, spektrogramu i inne
- Oprogramowanie PC
- USB, LAN, HDMI i inne interfejsy komunikacyjne
- 10.1″ ekran pojemnościowy multi-touch
Tryby pomiarowe
- General-Purpose Spectrum Analyzer (GPSA)
- Real-time Spectrum Analyzer (RTSA)
- EMI Measurement Application (EMI) Option RSA3000E-EMI
- ASK/FSK Demodulation Software Option RSA3000E-ASK/FSK
Wybrane dane techniczne
| MODEL | RSA3015E | RSA3015E-TG |
| Wyświetlacz | 10.1″ (25,7 cm) TFT-Color-LCD ekran dotykowy | |
| Rozdzielczość | 1024 × 600 px | |

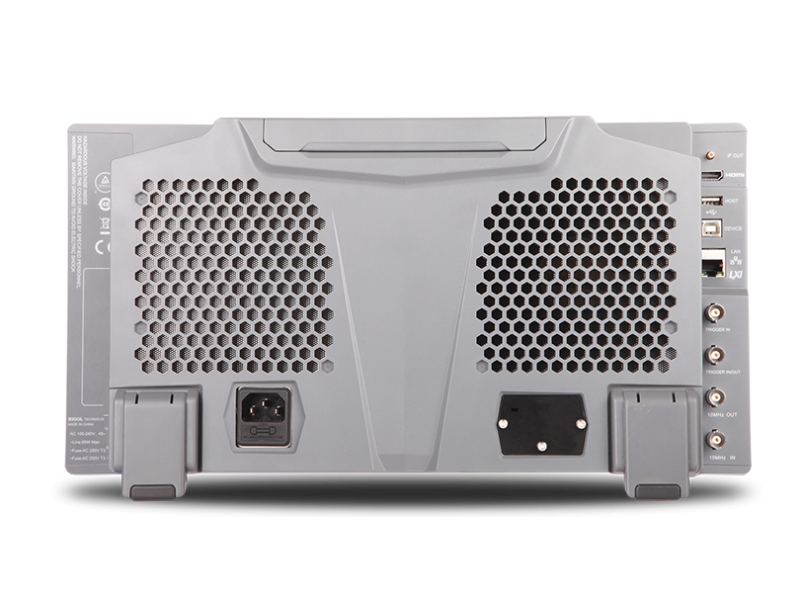

| Złącza |
|
|
| Wymiary | 410 mm × 224 mm × 135 mm | |
| Waga | 4.65 kg | |
| Pasmo częstotliwości | 9 kHz – 1.5 GHz | |
| Wewnętrzna częstotliwość referencyjna | 10 MHz | |
| Rozdzielczość częstotliwości | 10 Hz | |
| Zakres | 0 Hz (zero Span), 10 Hz – 3 GHz | |
| Generator śledzenia | Nie | Tak |
