Przegląd produktu

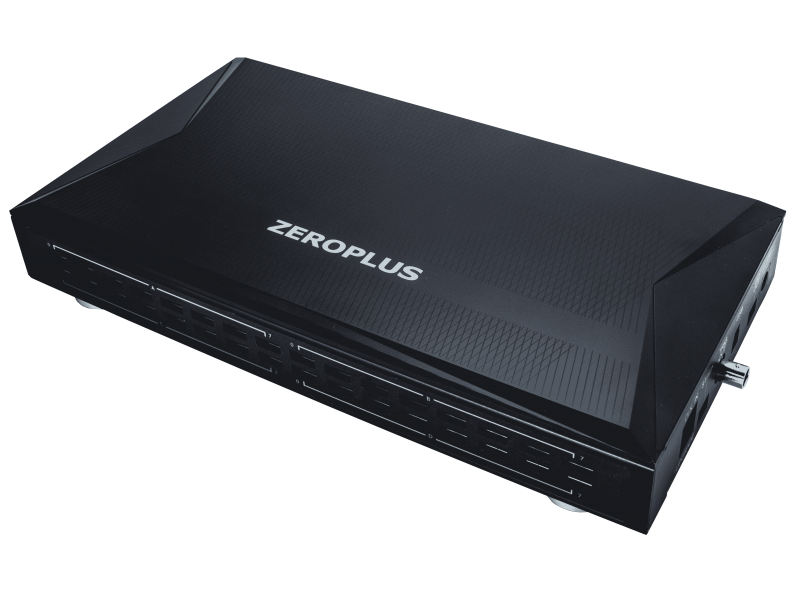

Zeroplus Bus Expert II to potężne narzędzie do pomiaru i debugowania urządzeń eMMC5.1 i/lub SD3.0. Aby pomiary i usuwanie błędów były tak szybkie i precyzyjne, jak to tylko możliwe, producent wyposażył ten 32-kanałowy przyrząd w pamięć o pojemności 2Gb na każdym kanale. Dodatkowo, nowo zaprojektowana sonda Active Probe znacznie redukuje zniekształcenia sygnału pochodzącego z testowanego urządzenia. Aby mieć pewność, że użytkownikowi nie umknie żaden bit istotnego sygnału, funkcja długiego zapisu bez strat w trybie Analizatora Protokołu udokumentuje wszystko, w sposób nieprzerwany, tak długo, jak pozwala na to lokalna pamięć masowa.
Tryb 2 w 1: analizator protokołów (PA) i analizator logiczny (LA) ułatwiają analizę zarejestrowanych sygnałów. Tryb analizatora protokołów pozwala na przeglądanie, wyszukiwanie i analizowanie sygnałów w skategoryzowanych pakietach, podczas gdy tryb analizatora logicznego weryfikuje stan i sprawdza czas dla urządzenia testowanego. Co więcej, potężne oprogramowanie
oprogramowanie pozwala użytkownikowi na łatwe i natychmiastowe wyszukiwanie, statystykę i analizę sygnałów. Zeroplus Bus Expert II to najlepszy wybór do pomiarów i usuwania błędów w urządzeniach eMMC 5.1 i SD 3.0.
Kluczowe cechy
- Tryb analizatora protokołów i analizatora logicznego
- Pamięć: 64 Giga bity
- Głębokość pamięci na kanał: 2Gb
- Szybkość próbkowania: 5 MHz – 2 GHz
- Długi czas nagrywania bez strat danych
Prezentacja funkcji
Tryby analizatora logicznego + analizatora protokołów
Weryfikacja stanu urządzenia testowanego i możliwość sprawdzenia timing w trybie analizatora logicznego, dodatkowo kategoryzacja pakietów, wyszukiwanie i analizowanie w trybie analizatora protokołów.
Szybkość i precyzja
Aktywna sonda nowej generacji z ultraszybkim rdzeniem znacząco zmniejszają zniekształcenia sygnału urządzenia testowanego, zapewniając nieporównywalnie dokładne i precyzyjne pomiary.
Funkcja długiego zapisu bez strat
W przeciwieństwie do konwencjonalnych funkcji nagrywania sygnału długie nagrywanie Bus Expert II w trybie analizatora protokołów charakteryzuje się 100% przechwytywaniem sygnału przez tak długi czas, na jaki pozwala lokalna pamięć masowa.
Wyszukiwanie, statystyka i analiza
Wydajne oprogramowanie Bus Expert zawiera funkcje wyszukiwania, statystyki i analizy dla sygnałów zarejestrowanych przez użytkownika. Umożliwia użytkownikom obserwować i usuwać miliony danych w trybie natychmiastowym.

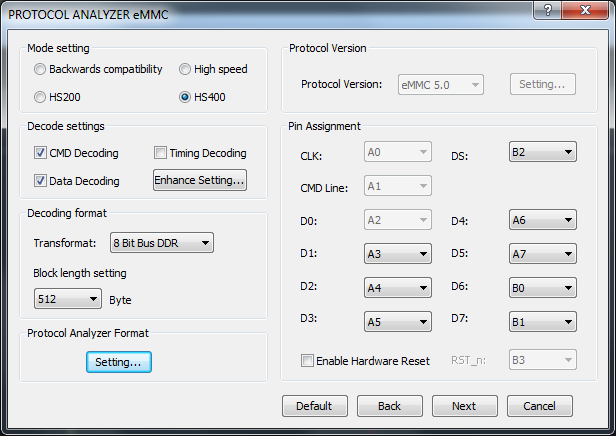

Dekoder protokołów
- Obsługuje tryb HS400
- 1-; 2- i 4-bitowy format danych

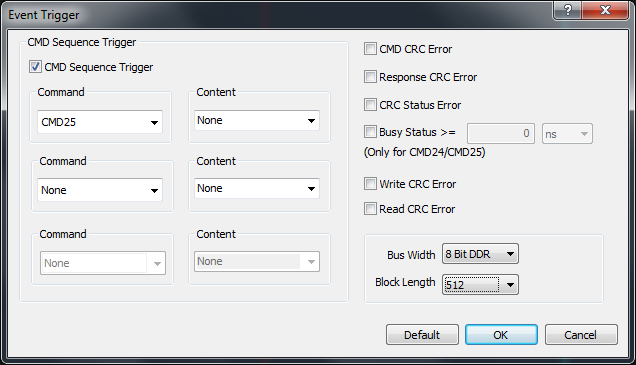

Wyzwalanie zdarzeń
- 3-poziomowe wyzwalanie sekwencji CMD
- Wyzwalanie błędu CRC
- Wyzwalacz Busy Time

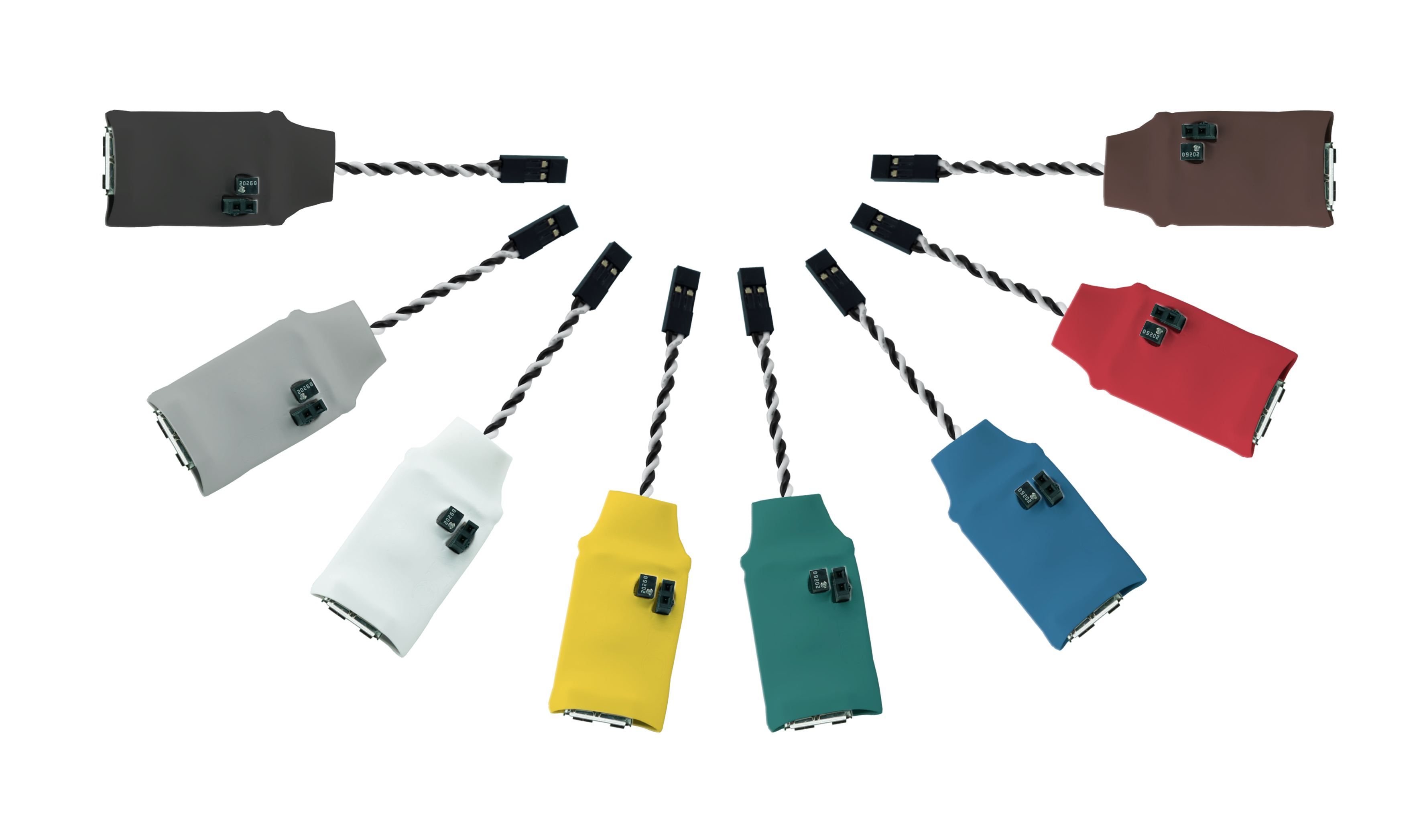

Aktywne sondy eMMC w zestawie
- Dobre dopasowanie impedancji, redukcja przesłuchów i szumów, wzmocnione uziemienie
- Poprawa jakości, dokładności i stabilności pomiarów sygnałów o dużej szybkości
- Obsługa szerokości pasma urządzenia testowanego do 200 MHz
Lista komend CMD
- Natychmiastowa kategoryzacja pakietów
- Niestandardowe filtrowanie pakietów
- Natychmiastowe wyszukiwanie określonych pakietów
2 w 1: analizator stanów logicznych & analizator protokołów
BUS Expert II posiada tryb analizatora logicznego (LA) i tryb analizatora protokołów (PA) w jednym, dzięki czemu analiza danych jest łatwiejsza niż kiedykolwiek.
Tryb analizatora protokołów (PA)
- Umożliwia użytkownikom przeglądanie, wyszukiwanie i analizowanie danych w skategoryzowanych pakietach.
- Rejestr zdarzeń: CMD / Addr / Arg / Data / status wyszukiwanie pakietów; CRC error, CMD response error – natychmiastowe wyszukiwanie.
Tryb analizatora logicznego (LA)
- Pozwala użytkownikowi na dogłębną weryfikację stanu i sprawdzenie czasu dla testowanego urządzenia (DUT).
- Wyzwalanie zdarzeń：3 kroki sekwencji CMD；CCRC error trigger；Busy Time trigger (dla eMMC)
- Specific Protocol Packet rigger
Długi czas nagrywania bez strat w trybie analizatora protokołów
- 100% bezstratny zapis długotrwały w trybie analizatora protokołów
- Nieprzerwane nagrywanie tak długo, jak pozwala na to lokalna pamięć masowa
- Analizowanie i wyszukiwanie stanu zainteresowania użytkownika podczas i po nagrywaniu
