Opis serii
Seria sond różnicowych TT-SI 8000 umożliwia bezpieczny i dokładny pomiar pomiędzy dwoma punktami napięcia, z których żaden nie jest odniesiony do masy. Sondy są przeznaczone do pomiarów o wysokiej czułości do 200 MHz szerokości pasma i do 7000V napięcia różnicowego. Sondy są kompatybilne z oscyloskopami wszystkich głównych producentów.
Kluczowe cechy
- Aktywna sonda różnicowa Testec TT-SI 8051;100MHz; ±1500V; x500;±2%
- Zgodność z normą bezpieczeństwa IEC 61010-1:2015
- Możliwość wyboru ustawień tłumienia
- Funkcja ustawiania offsetu
- Funkcja ograniczenia szerokości pasma do 5 MHz w celu usunięcia szumów i zakłóceń.
- Alarm dźwiękowy i świetlny przekroczenia zakresu
- Wysoka dokładność (±2%)
- Zasilanie przez USB lub USB do zasilacza sieciowego
- Wskaźnik przekroczenia zakresu LED
*Podłączać tylko do uziemionego oscyloskopu!
Porównanie modeli
| Model | TT-SI 8050 | TT-SI 8051 | TT-SI 8052 |
| Szerokość pasma | 70 MHz |
100MHz |
200MHz |
| Współczynnik tłumienia | x50, x500 |
||
| Dokładność DC | ±2 % | ||
| Maks. Napięcie wejściowe | ±150V (DC + AC peak) @ x50 | ||
| ±1500V (DC + AC peak) @ x500 | |||
| Maks. Napięcie wejściowe Tryb wspólny | ±1500V (DC + peak AC) | ||
| Maksymalne napięcie wejściowe (z każdej strony do masy) |
600Vrms CAT III 1000Vrms CAT II | ||
| Norma bezpieczeństwa | IEC1010-031:2015 | ||

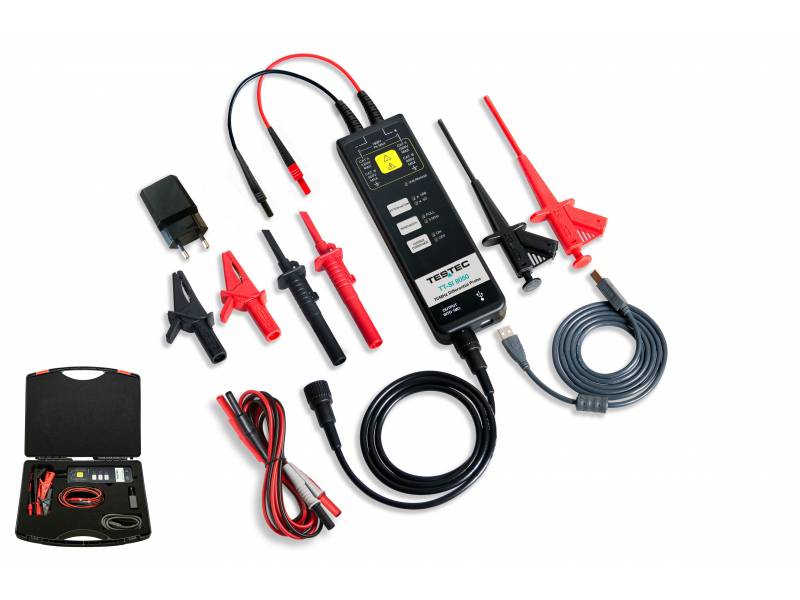

| Akcesoria w zestawie |
2 x przewody pomiarowe z izolowanymi wtykami bananowymi 4 mm (czerwony i czarny), 2 x Chwytak (czerwony i czarny), 2 x Szczypce (czerwony i czarny), 2 x zaciski krokodylkowe (czerwony i czarny), 1 x izolowany kabel BNC, 100 cm, 1 x przewód zasilający USB, 1 x zasilacz sieciowy 220 V, wersja UE |
||
