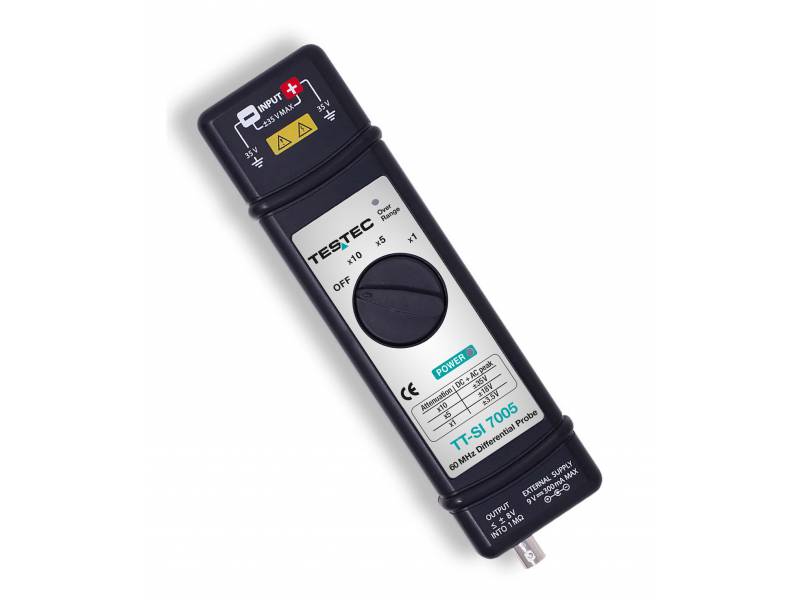

Aktywna sonda różnicowa Testec TT-SI 7005;60MHz; ±35V; x10;±2%
- Szerokość pasma:
- 60 MHz @ x10
- 50 MHz @ x5
- 15 MHz @ x1
- Współczynnik tłumienia x1 / x5 / x10
- Dokładność DC ±2 %
- Impedancja wejściowa w trybie różnicowym 1 MΩ, 2.5 pF
- Impedancja wejściowa 0.5 MΩ, 6 pF
- Czas narastania
- 5.8 ns @ x10
- 7 ns @ x5x
- 23 ns @ x1
- Wahania napięcia wyjściowego ±4 V (przy użyciu wejścia oscyloskopowego 1 MΩ)
- Przesunięcie ±5 mV
- Szum 2 mVrms
- Impedancja źródła 50 Ω
- CMRR (typowy)
- 80 dB przy 60 Hz
- 60 dB przy 100 Hz,
- 50 dB przy 1 MHz
- Maks. Napięcie wejściowe
- x1 ±3.5 V (DC + szczytowe AC)
- x5 ±18 V (DC + szczytowe AC)
- x10 ±35 V (DC + szczytowe AC)
- Napięcie wejściowe/ Bezwzględne maks. Napięcie: 35 Vrms
- Wymagania dotyczące zasilania Zasilacz sieciowy 9 V (w zestawie)
- Temperatura pracy od 0 °C do 50 °C
- Temperatura przechowywania -30 °C do 70 °C
- Wymiary (dł. x szer. x wys.) 195 mm x 55 mm x 30 mm
- Waga 250 g
- IEC61010-031: 2015 CAT III Stopień zanieczyszczenia 2
Porównanie modeli
| Model | TT-SI 7002 | TT-SI 7005 |
| Szerokość pasma | 25 MHz @ x50 i x200; 15 MHz @ x20 |
60MHz @ x10 50MHz @ x5 15MHz @ x1 |
| Współczynnik tłumienia | x20, x50, x200 | x1, x5, x10 |
| Dokładność DC | ±2 % | |
| Maks. Napięcie wejściowe | ±70V (DC + AC peak) @ x20 | ±3,5V (DC + AC peak) @ x1 |
| ±175V (DC + AC peak) @ x50 | ±18V (DC + AC peak) @ x5 | |
| ±700V (DC + AC peak) @ x200 | ±35V (DC + AC peak) @ x10 | |
| Bezwzględne maksymalne napięcie wejściowe | 600 V (z każdej strony do masy) | 35 V (z każdej strony do masy) |
| Norma bezpieczeństwa | IEC/EN 61010-031:2015 – CAT III | |
| Akcesoria w zestawie |

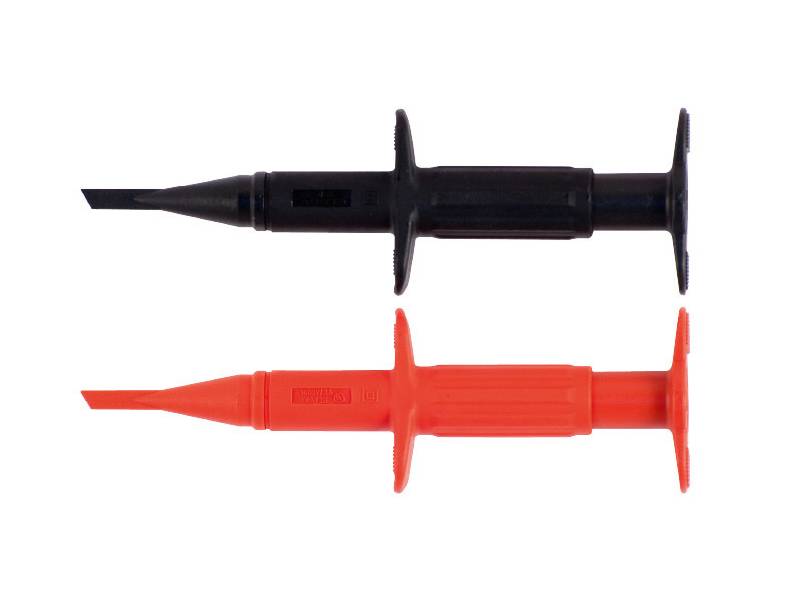

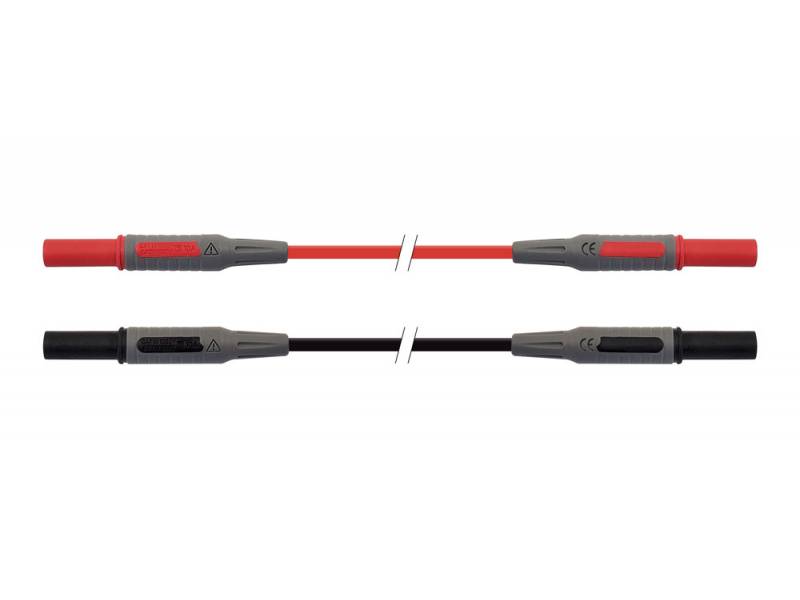

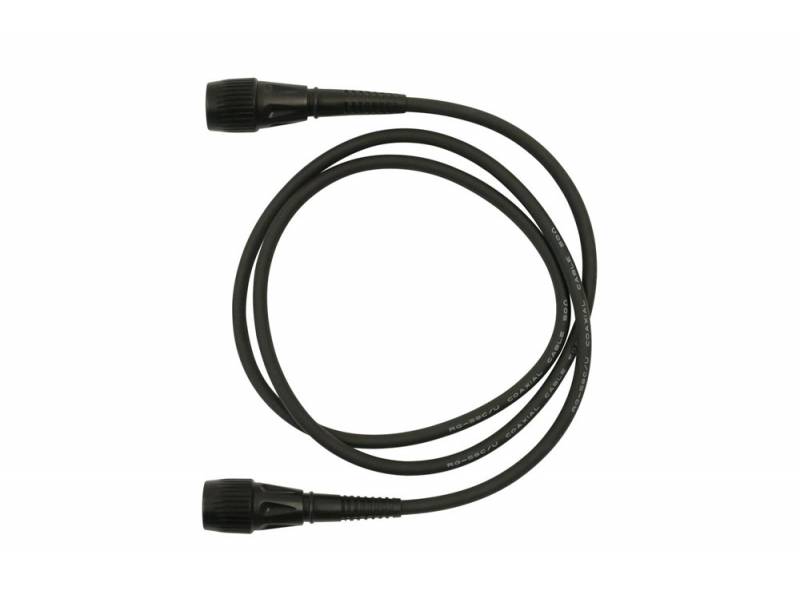

2 x przewody pomiarowe z izolowanymi wtykami bananowymi 4 mm (czerwony i czarny), 2 x chwytaki (czerwony i czarny), 1 x izolowany kabel BNC – 100 cm, 1 x Zasilacz sieciowy 220V wersja UE |
|
