Szybkie obciążenia elektroniczne DC z serii 6330A firmy Chroma
Cechy:
- Zwiększona szybkość działania
- Możliwość łącznia równoległego obciążeń w trybie synchronicznym – pozwala na testy statyczne i dynamiczne obciążenia z mocą do 7000 W
- Modułowa budowa zapewniająca odpowiednie dopasowanie do potrzeb użytkownika – do 8 kanałów w jednym urządzeniu
- Indywidualny panel pomiarowy w każdym module
- Dostępne główne ramy (mainframe): 6332A – 2 sloty, 6334A – 4 sloty
- Dwanaście modułów pokrywających: zakres mocy od 30 W do 1200 W, zakres natężenia prądu od 0,5 mA do 240 A, zakres napięcia od 0,5 mV do 500 V
- 63301A – 200 W
- 63302A – 2 x 100 W
- 63303A – 300 W
- 63305A – 300 W
- 63306A – 600 W
- 63307A – 250 W i 30 W
- 63308A – 600 W
- 63312A – 1200 W
- 63323A – 350 W
- 63310A – 2 x 100 W; obciążenie z trybem LED
- 63313A – 300 W; obciążenie z trybem LED
- 63315A – 300 W; obciążenie z trybem LED

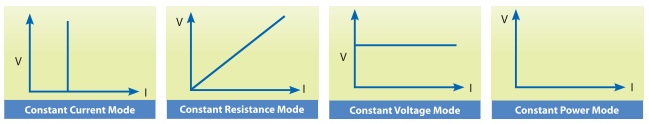

- Elastyczne tryby pracy: CC (stałego prądu), CR (stałej rezystancji), CP (stałej mocy), CV (stałego napięcia)
- Możliwość symulacji dynamicznych zmian obciążenia z częstotliwością do 20 kHz. Programowanie poziomów obciążenia i czasów ich trwania oraz czasów narastania i opadania przebiegu
- Niska rezystancja wejściowa pozwala na przepływ dużych prądów przy niewielkim wzroście napięcia
- Test zwarciowy
- Wejście V sense do pomiaru napięcia bezpośrednio na urządzeniu badanym
- Badanie odpowiedzi zasilaczy na stany nieustalone wraz z pomiarami w czasie rzeczywistym
- Autotest po włączeniu zasilania
- Szesnastobitowa precyzja pomiaru napięcia i natężenia prądu w dwóch zakresach
- Pełna ochrona: OCP (nadprądowa), OPP (przeciążeniowa), OTP (temperaturowa) i OV alarm (alarm nadnapięciowy)
- Interfejsy cyfrowe: RS-232, GPIB (opcja), USB (opcja)
Dodatkowo dla modeli 63310A, 63313A, 63315A
- Unikalny tryb badania zasilaczy do źródeł światła LED
- Możliwość symulacji obciążenia różnych rodzajów diod oraz diod połączonych w szeregu (programowy nastawa rezystancji dynamicznej Rd i napięcia przewodzenia Vf)
- Szybka odpowiedź obciążenia pozwala na testowanie regulacji jasności metodą szerokości impulsu (PWM)
- Programowalny opór wewnętrzny do symulacji tętnień natężenia prądu LED
