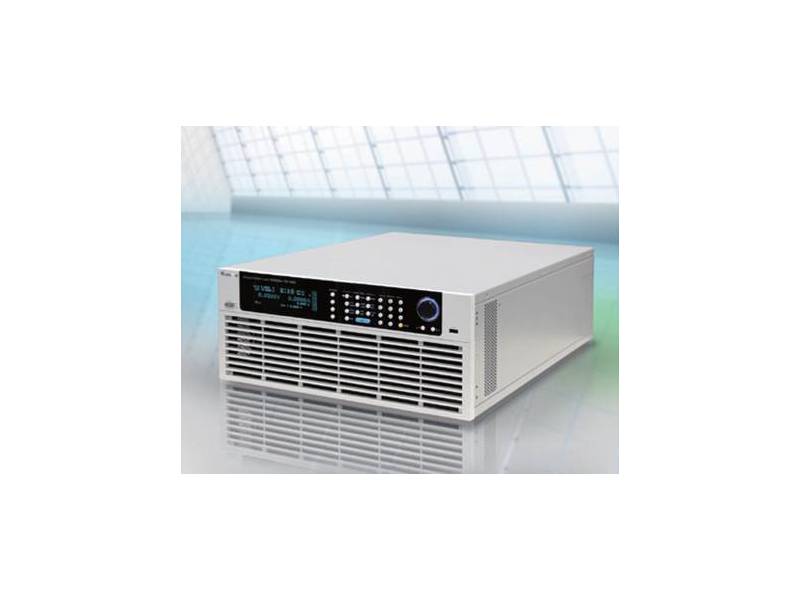

Obciążenia elektroniczne DC dużej mocy z serii 63200A firmy Chroma
Cechy:
- Dostępna moc: 4 kW, 5 kW, 6 kW, 24 kW
- Dostępne napięcie: 150 V, 600 V, 1200 V
- Maksymalne natężenie prądu dla jednego obciążenia: 2000 A
- Niewielkie wymiary w stosunku do mocy obciążenia
- Inteligentne sterowanie wentylatorem chłodzącym zapewnia optymalne chłodzenie przy niższym poziomie hałasu
- Graficzny wyświetlacz VFD czytelny w każdych warunkach oświetleniowych
- Klawiatura numeryczna i funkcyjna, pokrętło enkoderowe oraz wyświetlacz z graficznym menu zapewniają łatwe programowanie bez użycia komputera
- Możliwość łączenia równoległego 10 urządzeń w trybie kontroli master/slave (maksymalna moc stworzonego systemu to 240 kW)
- Możliwość synchronicznego sterowania wieloma urządzeniami podczas testów dynamicznych i statycznych (możliwość badania zasilaczy wielokanałowych)
- Możliwość krótkotrwałego przeciążenia urządzenia do poziomu 3 x moc znamionowa – idealna funkcja do symulowania obciążeń w których średnia moc jest niewielka a tylko chwilowo występuje wzrost zapotrzebowania na moc
- Kompensacja spadków napięcia na przewodach łączących (wejście remote sense)

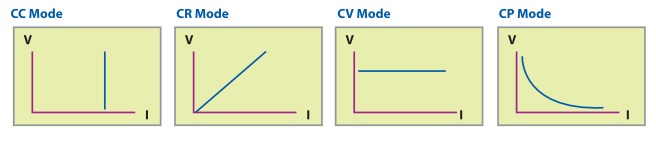

- Podstawowe tryby pracy: CC (stałego prądu), CR (stałej rezystancji), CP (stałej mocy), CV (stałego napięcia)

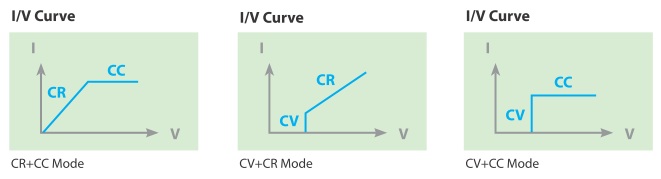

- Zespolone tryby pracy CR+CC, CR+CV, CC+CV

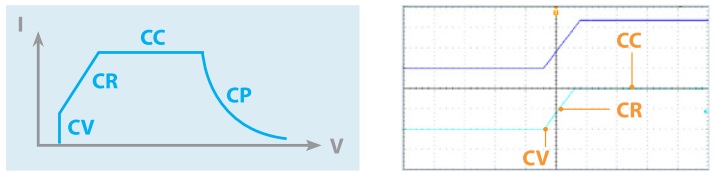

- Tryb pracy Auto mode – idealny do badania ładowarek akumulatorów Li-ION

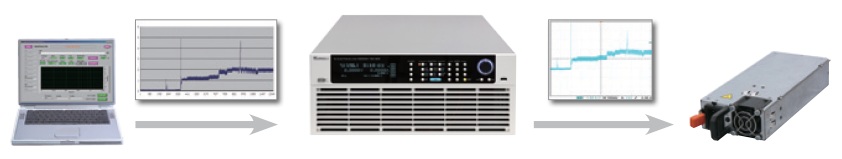

- Możliwość definiowania przez użytkownika własnych przebiegów obciążenia

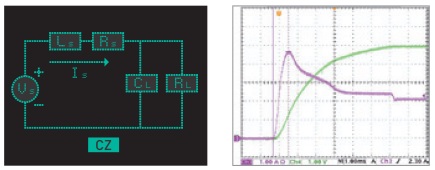

- Tryb pracy CZ do symulacji rzeczywistych obciążeń z elementami pojemnościowymi i indukcyjnymi

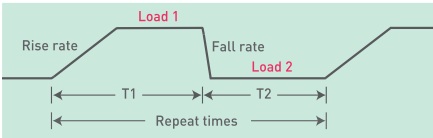

- Możliwość symulacji dynamicznych zmian obciążenia z częstotliwością do 50 kHz (programowanie poziomów obciążenia, czasów ich trwania oraz prędkości narastania i opadania)
- Funkcja przemiatania częstotliwości w trybie dynamicznym do 50 kHz
- Symulacja w czasie rzeczywistym zmian obciążenia (pomiaru czasu odpowiedzi zasilacza) oraz pomiar Vpk+/-
- Wysoka precyzja pomiarów napięcia i natężenia prądu
- Precyzyjne oraz szybkie przetworniki A/D (szybkie pomiary i pobieranie próbek co 2 us)
- Testy OCP / OLP z pomiarem napięcia natężenia prądu oraz mocy maksymalnej

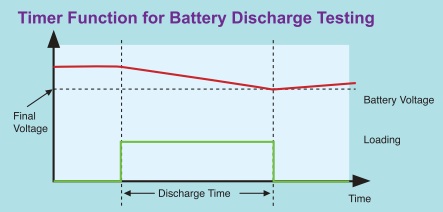

- Funkcja testowania czasu rozładowania baterii, akumulatorów, superkondensatorów (określenie pojemności)
- Testowanie paneli słonecznych – określanie punktu mocy maksymalnej oraz wyliczenie pobranej energii
- Wbudowane 255 gotowych przebiegów obciążenia
- Symulacja zwarcia
- Pełna ochrona: OCP (nadprądowa – regulowana), OPP (przeciążeniowa – regulowana), OTP (temperaturowa) oraz alarm nadnapięciowy
- Interfejsy komunikacyjne: USB, opcjonalnie Ethernet lub GPIB
- Wyjścia analogowe do monitorowania napięcia i natężenia prądu
- Interfejs cyfrowy I/O
- Dostępne oprogramowanie narzędziowe (interfejs graficzny) na komputer PC (Soft Panel)
Dostępne modele:
| Model | Rozmiar | Opis |
|---|---|---|
| 63203A-150-300 | 3U | 150 V / 300 A/ 3 kW – dostępny wkrótce |
| 63203A-600-210 | 3U | 600 V / 210 A / 3 kW – dostępny wkrótce |
| 63203A-1200-120 | 3U | 1200 V / 120 A / 3 kW – dostępny wkrótce |
| 63204A-150-400 | 4U | 150 V / 400 A/ 4 kW |
| 63205A-150-500 | 4U | 150 V / 500 A / 5 kW |
| 63206A-150-600 | 4U | 150 V / 600 A / 6 kW |
| 63204A-600-280 | 4U | 600 V / 280 A / 4 kW |
| 63205A-600-350 | 4U | 600 V / 350 A /5 kW |
| 63206A-600-420 | 4U | 600 V / 420 A /6 kW |
| 63204A-1200-160 | 4U | 1200 V / 160 A / 4 kW |
| 63205A-1200-200 | 4U | 1200 V / 200 A / 5 kW |
| 63206A-1200-240 | 4U | 1200 V / 240 A / 6 kW |
| 63208A-150-800 | 7U | 150 V / 800 A / 8 kW – dostępny wkrótce |
| 63210A-150-1000 | 7U | 150 V / 1000 A / 10 kW – dostępny wkrótce |
| 63212A-150-1200 | 7U | 150 V / 1200 A / 12 kW – dostępny wkrótce |
| 63208A-600-560 | 7U | 600 V / 560 A / 8 kW – dostępny wkrótce |
| 63210A-600-700 | 7U | 600 V / 700 A / 10 kW – dostępny wkrótce |
| 63212A-600-840 | 7U | 600 V / 840 A / 12 kW – dostępny wkrótce |
| 63208A-1200-320 | 7U | 1200 V / 320 A / 8 kW – dostępny wkrótce |
| 63210A-1200-400 | 7U | 1200 V / 400 A / 10 kW – dostępny wkrótce |
| 63212A-1200-480 | 7U | 1200 V / 480 A / 12 kW – dostępny wkrótce |
| 63215A-150-1500 | 10U | 150 V / 1500 A / 15 kW – dostępny wkrótce |
| 63218A-150-1800 | 10U | 150 V / 1800 A / 18 kW – dostępny wkrótce |
| 63215A-600-1050 | 10U | 600 V / 1050 A / 15 kW – dostępny wkrótce |
| 63218A-600-1260 | 10U | 600 V / 1260 A / 18 kW – dostępny wkrótce |
| 63215A-1200-600 | 10U | 1200 V / 600 A / 15 kW – dostępny wkrótce |
| 63218A-1200-720 | 10U | 1200 V / 720 A / 18 kW – dostępny wkrótce |
| 63220A-150-2000 | 13U | 150 V / 2000 A / 20 kW – dostępny wkrótce |
| 63224A-150-2000 | 13U | 150 V / 2000 A / 24 kW – dostępny wkrótce |
| 63220A-600-1400 | 13U | 600 V / 1400 A/ 20 kW – dostępny wkrótce |
| 63224A-600-1680 | 13U | 600 V / 1680 A / 24 kW – dostępny wkrótce |
| 63220A-1200-420 | 13U | 1200 V / 420 A / 20 kW – dostępny wkrótce |
| 63224A-1200-240 | 13U | 1200 V / 240 A / 24 kW – dostępny wkrótce |
