Obciążenia elektroniczne DC z serii 6310A firmy Chroma
Cechy:

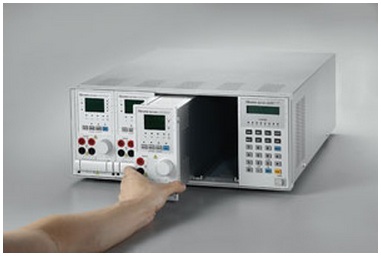

- Modułowa budowa zapewniająca odpowiednie dopasowanie do potrzeb użytkownika – do 8 kanałów w systemie

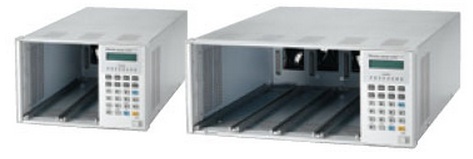

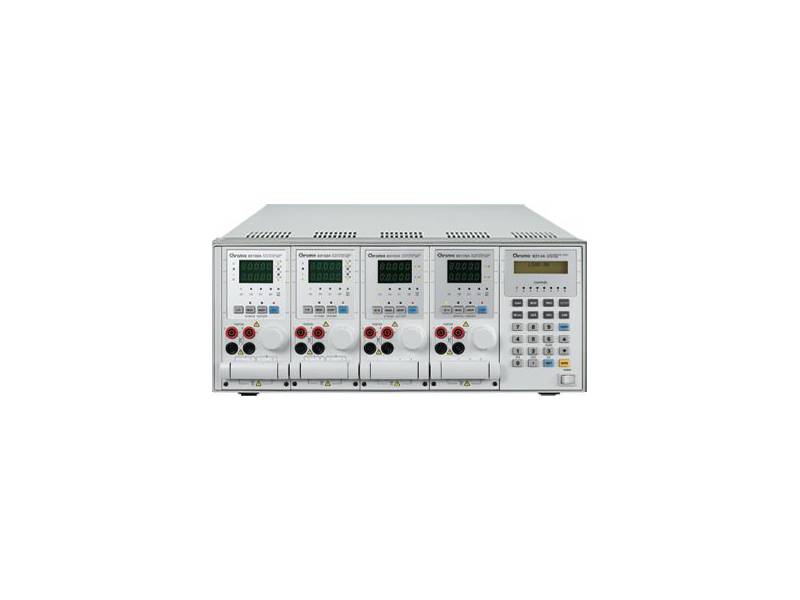

- Dostępne główne ramy (mainframe): 6312A – 2 sloty, 6314A – 4 sloty

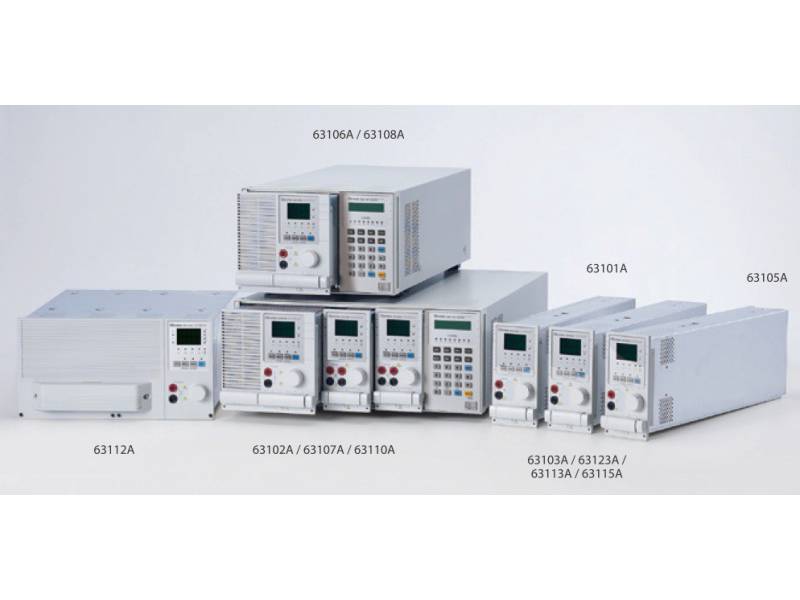

- Dwanaście modułów pokrywających: zakres mocy od 20 W do 1200 W, zakres natężenia prądu od 0,5 mA do 240 A, zakres napięcia od 0,5 mV do 600 V
- 63101A – 200 W
- 63102A – 2 x 100 W
- 63103A – 300 W
- 63105A – 300 W
- 63106A – 600 W
- 63107A – 250 W i 30 W
- 63108A – 600 W
- 63112A – 1200 W
- 63123A – 350 W
- 63110A, 63113A, 63115A – obciążenia LED
- Możliwość łączenia równoległego obciążeń w celu zwiększenia mocy i natężenia prądu
- Elastyczne tryby pracy: CC (stałego prądu), CR (stałej rezystancji), CP (stałej mocy), CV (stałego napięcia)
- Możliwość symulacji dynamicznych zmian obciążenia z częstotliwością do 20 kHz. Programowanie poziomów obciążenia i czasów ich trwania oraz czasów narastania i opadania przebiegu
- Pamięć EPROM pozwalająca na zapisanie do 100 sekwencji testowych
- Niska rezystancja wejściowa pozwala na przepływ dużych prądów przy niewielkim wzroście napięcia (63123A: 0.6V@70A)
- Test Go / Not go dla wybranych parametrów z limitami Hight / Low
- Tryb testowania zabezpieczeń nadprądowych w zasilaczach
- Funkcje czasowe – pomiar czasu rozładowania baterii, superkondensatora do określonego poziomu napięcia
- Testy zwarciowe urządzeń
- Wejście V sense do pomiaru napięcia bezpośrednio na urządzeniu badanym
- Autotest po włączeniu zasilania
- Szesnastobitowa precyzja pomiaru napięcia i natężenia prądu w dwóch zakresach
- Pełna ochrona: OCP (nadprądowa), OPP (przeciążeniowa), OTP (temperaturowa) i OV alarm (alarm nadnapięciowy)
- Cyfrowe wejścia / wyjścia sterujące
- Interfejsy cyfrowe: RS-232, GPIB (opcja), USB (opcja)
Dla modeli 63110A, 63113A, 63115A
Cechy:
- Unikalny tryb badania zasilaczy do źródeł światła LED
- Możliwość symulacji obciążenia różnych rodzajów diod oraz diod połączonych w szeregu (programowy nastawa rezystancji dynamicznej Rd i napięcia przewodzenia Vf)
- Szybka odpowiedź obciążenia pozwala na testowanie regulacji jasności metodą szerokości impulsu (PWM)
- Programowalny opór wewnętrzny do symulacji tętnień natężenia prądu LED
