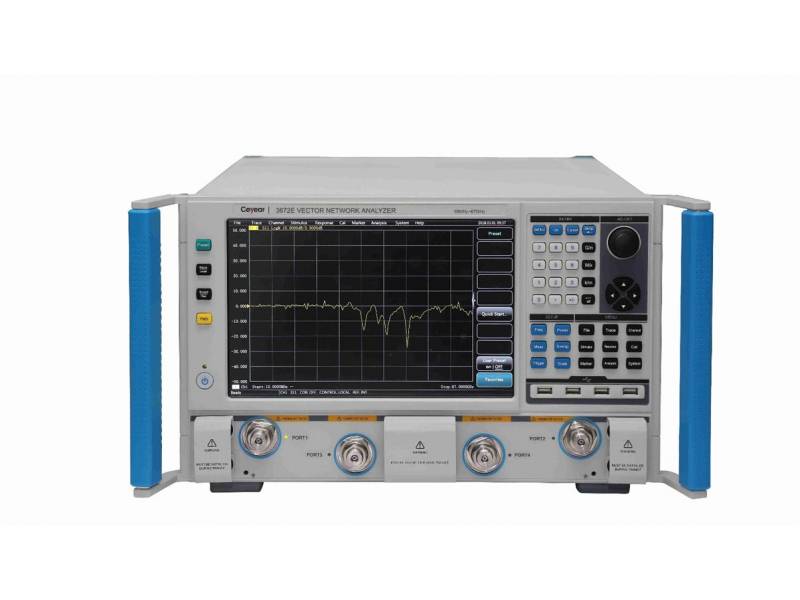

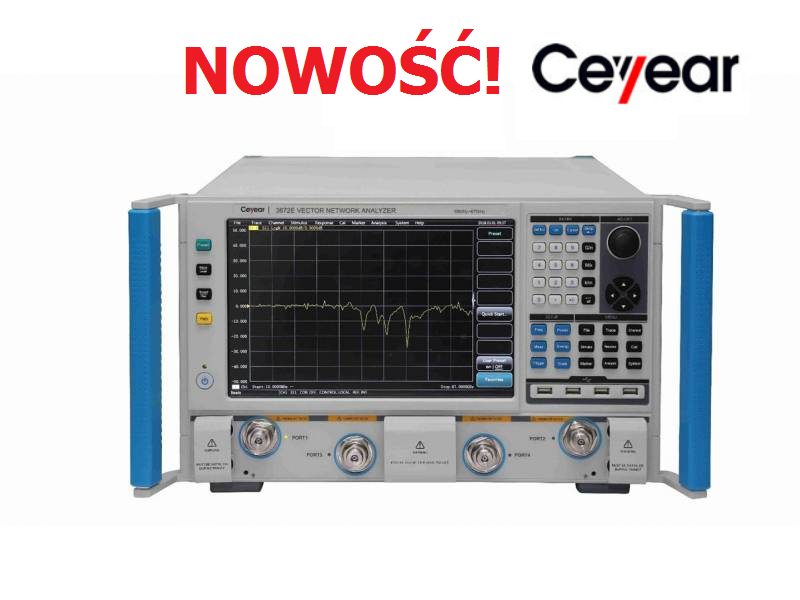

Seria 3672 wektorowych analizatorów sieci obejmuje modele:
3672A (10MHz～13.5GHz)
3672B (10MHz～26.5GHz)
3672C (10MHz～40GHz)
3672D (10MHz～50GHz)
3672E (10MHz～67GHz)
Analizatory serii 3672 oferują wiele typów kalibracji, w tym: odpowiedzi częstotliwościowej, jednoportową, wzmocnionej odpowiedzi i pełną dwuportową, kalibrację elektroniczną, itp.; różne formaty wyświetlania, takie jak amplituda w skali logarytmicznej lub liniowej, fala stojąca, faza, opóźnienie grupowe, wykres Smith’a i współrzędne biegunowe. Wyposażone są w standardowe interfejsy: USB, LAN, GPIB, VGA itp. Poza wszystkimi funkcjami pomiarowymi oferowanymi przez tradycyjne analizatory sieci, urządzenia serii 3672 są również w stanie przeprowadzać wielofunkcyjne i kompleksowe testy parametryczne miksera/konwertera, dwuwymiarowe testy kompresji wzmocnienia, przemiatania i parametrów rozproszenia impulsów (s-parametrów), a także wykonywać pomiary dokładności charakterystyk amplitudowo-częstotliwościowych, fazowo-częstotliwościowych, opóźnień grupowych stosowanych przy pomiarach modułów nadawczo-odbiorczych (T/R), pomiary właściwości materiałów dielektrycznych, charakterystyk impulsów mikrofalowych i pomiary właściwości optoelektronicznych. Urządzenia te są niezbędnymi przyrządami do celów naukowych oraz związanych z systemami radarowymi, komunikacyjnymi i nawigacyjnymi.
Ponadto:
-
Ekran dotykowy o przekątnej 12,1 cala i wysokiej rozdzielczości.
-
RECORD/RUN – obsługa za pomocą jednego kliknięcia znacznie upraszczająca czynności związane z ustawianiem pomiarów i poprawiająca wydajność
-
Tryby przemiatania: liniowy, logarytmiczny, energetyczny, CW i segmentowy.
-
Funkcja rozciągnięcia częstotliwości (THz)
-
Funkcja pomiaru anteny i RCS.
-
Maksymalnie: 64 kanały pomiarowe, 32 okna, 16 śladów wyświetlanych w każdym oknie.
-
Niski szum przebiegu, wysoka dokładność.
Elastyczne rodzaje kalibracji, kompatybilne z wieloma zestawami kalibracyjnymi.
Seria 3672 wektorowych analizatorów sieci zapewnia wiele typów kalibracji, w tym inteligentną kalibrację z przewodnikiem (guided cal), kalibrację odpowiedzi, z izolacją, jednoportową, ulepszoną kalibrację odpowiedzi, jak również pełną dwuportową kalibrację SOLT i kalibrację TRL oraz kalibrację elektroniczną (E-Cal). Użytkownicy mogą wybierać zestawy kalibracyjne, takie jak współosiowy zestaw kalibracyjny 3,5 mm oraz elektroniczny zestaw kalibracyjny znacznie ułatwiający testowanie na urządzeniach z różnymi interfejsami.
Wszystkie kanały na jednym ekranie
Analizatory posiadają funkcje wyświetlania kanałów w oknach – nawet 32 okna pomiarowe mogą być wyświetlane jednocześnie, a każde okno może wyświetlać do 16 śladów testowych. Funkcjonalność ta pomaga w znacznym przyspieszeniu i zwiększeniu wydajności testów.
Szeroki zakres dynamiki
Analizatory sieci serii 3672 zostały zaprojektowane z myślą o jak najszerszym zakresie dynamiki, aby spełniać bardzo wysokie wymagania testowe.
Bogate interfejsy, elastyczne i praktyczne
Poprzez przyjęcie platformy programowo-sprzętowej składającej się z wbudowanego modułu komputerowego kompatybilnego z systemem operacyjnym Windows, analizatory sieci wektorowych serii 3672 stanowią idealne połączenie instrumentu pomiarowego i komputera PC. Zainstalowano w nich optymalne dla komunikacji interfejsy I/O (GPIB, USB, LAN).
Analiza w dziedzinie czasu
Wektorowe analizatory sieci serii 3672 obliczają odwrotną transformatę Fouriera w dziedzinie częstotliwości w celu wyświetlenia współczynników odbicia lub transmisji w czasie, co pomaga wykryć nieciągłe punkty DUT i dokładnie zlokalizować DTF.
Testy automatyczne
Urządzenia serii 3672 potrafią zapewnić zintegrowane, automatyczne rozwiązania testowe w celu zapewnienia wysokiej jakości testów i znacznego obniżenia kosztów badań i rozwoju. Automatyczny system testowy jest w stanie pomóc inżynierom w wykonywaniu skomplikowanych testów w różnych złożonych środowiskach.
-
Available in multiple display formats such as logarithmic amplitude, linear amplitude, standing-wave, phase, Smith chart
-
With USB, GPIB, LAN and VGA display interface
-
12.1-inch-high resolution touch screen
-
Record/run, one-click operation greatly simplifies the measurement setting steps and improves the efficiency
-
Available in functions as pulse S parameter measurement, time-domain measurement, mixer measurement, gain compression two-dimensional sweep measurement, THz frequency extension, antenna & RCS measurement etc.
